دستگاه ایکس ری چیست و چگونه کار می‌کند؟

دستگاه ایکس ری یکی از تجهیزات تصویربرداری است که با استفاده از پرتو ایکس، امکان مشاهده ساختار داخلی چمدان، بسته، محموله و حتی قطعات صنعتی را بدون بازکردن یا تخریب آن‌ها فراهم می‌کند. نحوه عملکرد دستگاه ایکس ری بر پایه تولید پرتو، عبور آن از جسم و دریافت اطلاعات توسط آشکارکننده است. در این مقاله، با انواع دستگاه‌ها، کاربردها، محدودیت‌ها و فناوری‌های جدید این تجهیزات آشنا می‌شویم. با ما همراه شوید.

ماهیت و نحوه عملکرد دستگاه ایکس ری چیست؟

پرتو ایکس نوعی تابش الکترومغناطیسی با طول موج بسیار کوتاه و انرژی بالا است که می‌تواند از بسیاری از مواد عبور کند. زمانی که این فوتون‌ها به یک جسم برخورد می‌کنند، بخشی از آن‌ها جذب و بخشی دیگر از جسم عبور می‌کند؛ میزان این جذب به عواملی مانند چگالی، ضخامت و ترکیب ماده بستگی دارد. همین تفاوت، مبنای ایجاد تصویر در سیستم‌های ایکس ری است.

در تجهیزات بازرسی، یک تیوب مخصوص با شتاب‌دادن الکترون‌ها به سمت هدف فلزی، فوتون‌های پرانرژی ایکس را تولید می‌کند. پرتو ایجادشده از محموله عبور کرده و دتکتورها شدت پرتو باقی‌مانده را ثبت می‌کنند. نرم‌افزار سپس این اطلاعات را پردازش کرده و تصویری ایجاد می‌کند که اپراتور می‌تواند بر اساس آن ساختار و ویژگی‌های مواد داخل بسته را بررسی کند.

سیر تحول سیستم‌های بازرسی در پروتکل‌های امنیتی

استفاده از این فناوری در برقراری امنیت، ریشه در بحران‌های هواپیماربایی دهه ۱۹۶۰ میلادی دارد. پیش از آن، بازرسی‌ها عمدتاً به ‌صورت دستی انجام می‌شد و سرعت محدودی داشت. نخستین سیستم‌های بازرسی چمدان با استفاده از دوز پایین اشعه در اوایل دهه ۱۹۷۰ توسعه یافتند و به تدریج وارد فرودگاه‌ها شدند. در سال ۱۹۷۳ نیز مقررات جدید هوانوردی، استفاده گسترده از بازرسی‌های امنیتی را در فرودگاه‌ها الزامی کرد.

از آن زمان، فناوری ایکس ری تغییرات قابل ‌توجهی داشته است. سیستم‌های امروزی علاوه بر تصویربرداری دوبعدی، می‌توانند از فناوری‌هایی مانند Dual View، Dual Energy، CT و الگوریتم‌های هوش مصنوعی برای تحلیل دقیق‌تر تصاویر استفاده کنند. هدف این پیشرفت‌ها، شناسایی تهدیدات و مواد مختلف، در کنار حفظ سرعت مورد نیاز برای بازرسی حجم بالای محموله‌ها است.

انواع دستگاه ایکس ری بر اساس کاربرد

دستگاه ایکس ری با توجه به نوع محموله، اندازه محل بازرسی و هدف استفاده، در مدل‌های مختلفی ساخته می‌شود. برای درک بهتر اینکه دستگاه ایکس ری چیست، می‌توان آن را در گروه‌های امنیتی، بازرسی وسایل نقلیه، صنعتی و پزشکی دسته‌بندی کرد:

سیستم‌های امنیتی

ایکس ری چمدانی (فرودگاهی): این مدل برای بررسی چمدان، کیف، ساک دستی و بسته‌های مسافران استفاده می‌شود. درک نحوه کار دستگاه ایکس ری در این مدل ساده‌تر است؛ محموله روی کانوایر قرار می‌گیرد، از داخل تونل عبور می‌کند و اطلاعات حاصل از عبور پرتو به تصویر تبدیل می‌شود. در فرودگاه‌ها نیز آشنایی با وسایل ممنوعه در کابین هواپیما در کنار فرآیند بازرسی اهمیت دارد، زیرا مجاز یا غیرمجاز بودن یک وسیله بر اساس مقررات امنیتی تعیین می‌شود.
ایکس ری کارگو (بار حجیم): این دستگاه‌ها برای بررسی پالت، محموله‌های تجاری و بارهای بزرگ طراحی شده‌اند. از این دستگاه‌ها می‌توان برای بررسی محموله‌های سنگین در پایانه‌های لجستیکی، گمرک و مراکز باربری استفاده کرد.
ایکس ری بازرسی بدنی: این تجهیزات برای بررسی افراد طراحی شده‌اند و از نظر فناوری و الزامات ایمنی با دستگاه‌های اسکن چمدان تفاوت دارند.
ایکس ری دستی و پرتابل: از مدل‌های دستی و قابل ‌حمل برای بازرسی‌های میدانی، امنیتی و عملیاتی استفاده می‌شود.

بازرسی وسایل نقلیه و محموله‌های جاده‌ای

خودروهای سواری و وسایل نقلیه سبک: برای بررسی خودروهای سبک و محموله همراه آن‌ها می‌توان از سامانه‌های تصویربرداری متناسب با ابعاد خودرو استفاده کرد.
ایکس ری کامیونی و کانتینری: این سامانه‌ها برای بررسی بارهای حجیم و کانتینرها در گمرک‌ها، پایانه‌های مرزی و مراکز لجستیکی ساخته می‌شوند و نسبت به مدل‌های چمدانی به توان و ابعاد تصویربرداری بیشتری نیاز دارند.

صنعتی و کنترل کیفیت

ایکس ری مواد غذایی و دارویی: در خطوط تولید، تصویربرداری ایکس ری می‌تواند برای شناسایی برخی اجسام خارجی و بررسی محصولات بسته‌بندی شده استفاده شود.
ایکس ری بردهای الکترونیکی: در ساخت بردهای الکترونیکی، بسیاری از اتصالات درون ساختار برد از بیرون قابل مشاهده نیستند. تصویربرداری ایکس ری به تولیدکننده اجازه می‌دهد برخی بخش‌های داخلی را بدون تخریب محصول بررسی و کیفیت اتصال یا ساختار را ارزیابی کند.
ایکس ری قطعات صنعتی (NDT): در آزمون غیرمخرب یا NDT، از پرتو ایکس برای بررسی ساختار داخلی قطعات بدون برش یا تخریب آن‌ها استفاده می‌شود. این روش می‌تواند در شناسایی برخی ناپیوستگی‌ها، تخلخل‌ها و عیوب داخلی کاربرد داشته باشد.

پزشکی؛ تشخیص و درمان

تصویربرداری پزشکی: تجهیزات ایکس ری پزشکی برای تهیه تصاویر تشخیصی از ساختارهای داخلی بدن استفاده می‌شوند.
کاربردهای تخصصی پزشکی: فناوری پرتو ایکس در برخی روش‌های تخصصی پزشکی نیز کاربرد دارد و مشخصات دستگاه بر اساس هدف درمان یا تشخیص تعیین می‌شود.

در تمام این کاربردها، طرز کار دستگاه ایکس ری به نوع سامانه و هدف تصویربرداری وابسته است؛ به همین دلیل، ظاهر یک ماده در اسکن چمدانی لزوماً با تصویر همان ماده در یک سیستم صنعتی یا پزشکی یکسان نیست.

واکنش سیستم‌ بازرسی تصویری به مواد گوناگون

مکانیزم تشخیص در این تجهیزات بر اساس تفکیک اتمی است که مواد آلی را با طیف رنگی گرم (نارنجی) و مواد معدنی یا فلزی را با رنگ‌های سرد (آبی و سبز) نمایش می‌دهد.

تشخیص اسکناس‌ها

اسکناس‌ها به دلیل ماهیت کاغذی و چگالی بسیار پایین، مانعی در برابر عبور پرتوها ایجاد نمی‌کنند؛ با این حال، بسته‌های متراکم دلار در دستگاه ایکس ری به دلیل شکل هندسی خاص و تفاوت لایه‌بندی در مانیتور، با رنگ‌بندی مربوط به مواد آلی کاملاً قابل تشخیص هستند. در واقع، سیستم به دنبال خودِ اسکناس نیست، بلکه توده فشردۀ آن را از طریق الگوریتم‌های پردازش تصویر شناسایی می‌کند.

تشخیص داروها

داروها در فرآیند اسکن دچار تغییرات شیمیایی یا کاهش خاصیت درمانی نمی‌شوند. وضعیت قرص در دستگاه ایکس ری بر اساس ترکیبات آلی آن‌ها تحلیل شده و اپراتورها به راحتی می‌توانند تفاوت میان داروهای مجاز و مواد با چگالی غیرعادی یا فلزی را تشخیص دهند؛ بنابراین حمل داروهای معمول در دوزهای استاندارد، خللی در روند بازرسی هوشمند ایجاد نمی‌کند.

شناسایی مواد مخدر

این مواد به دلیل دارا بودن عدد اتمی خاص در دسته مواد ارگانیک قرار می‌گیرند و به صورت توده‌هایی با طیف رنگ نارنجی نمایان می‌شوند. تشخیص ماریجوانا در دستگاه ایکس ری به دلیل الگوی بصری متمایز و چگالی خاص مواد مخدر گیاهی، حتی در صورت جاسازی در میان اشیاء دیگر، برای نرم‌افزارهای مدرن و اپراتورهای آموزش‌دیده به سادگی امکان‌پذیر است.

آیا کاربن می‌تواند تصویر را مخفی کند؟

درباره کاربن در دستگاه ایکس ری نیز نمی‌توان آن را یک پوشش مطمئن برای پنهان‌کردن اشیای زیرین دانست. میزان دیده‌شدن محتویات به ضخامت و ترکیب ماده پوشاننده، انرژی پرتو و ویژگی‌های دستگاه بستگی دارد. در صورت ایجاد ناحیه‌ای با جذب غیرعادی، همان بخش می‌تواند توجه اپراتور را به خود جلب کند.

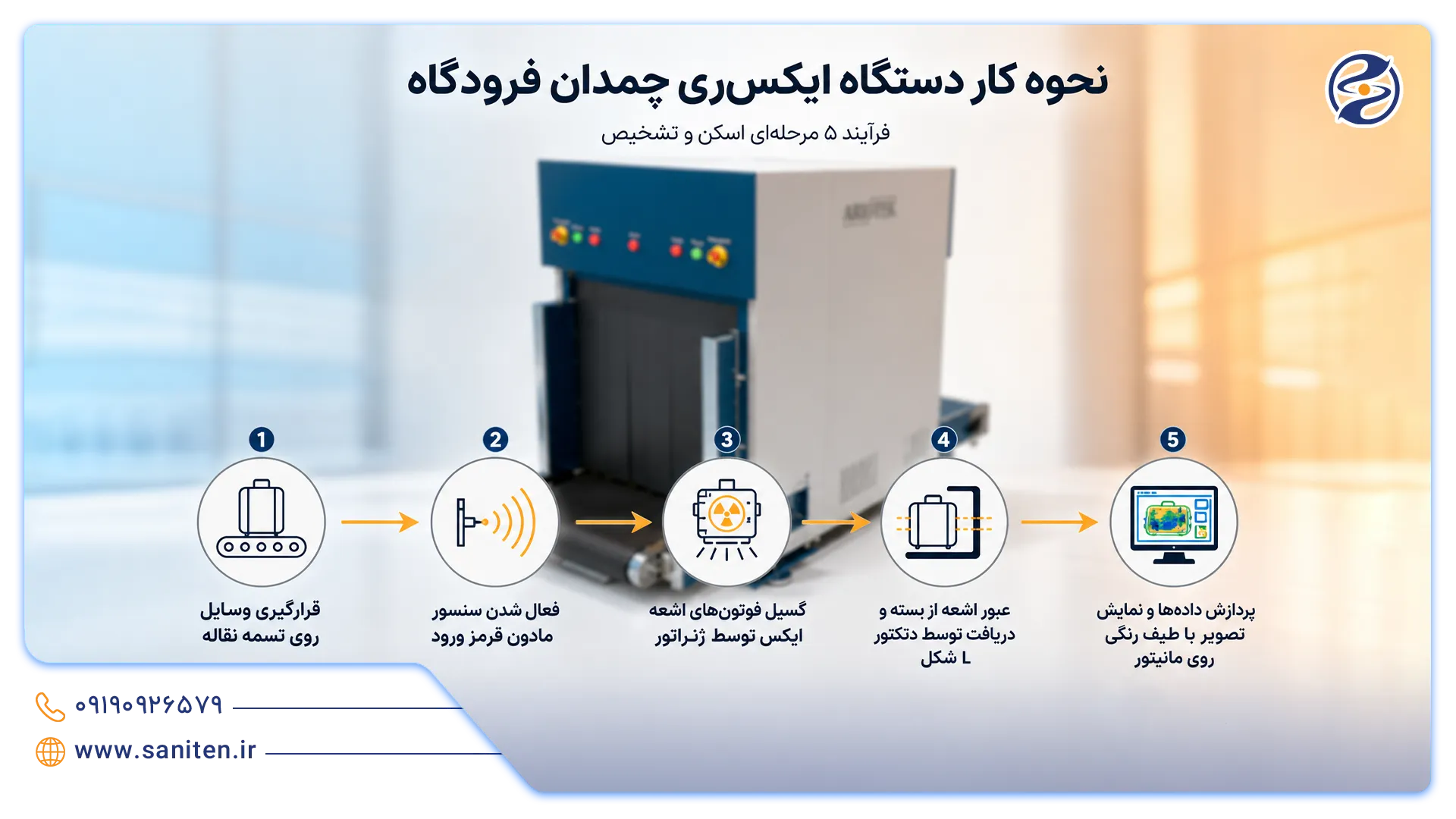

اجزای اصلی دستگاه ایکس ری چیست؟

برای درک نحوه کار دستگاه ایکس ری، کافی است مسیر پرتو را از تیوب تولیدکننده تا دتکتورها و نرم‌افزار پردازش تصویر دنبال کنیم. هماهنگی این اجزا باعث می‌شود دستگاه بتواند ساختار داخلی چمدان، بسته یا محموله را بدون بازکردن آن نمایش دهد.

تیوب تولید اشعه – نقطه شروع تصویربرداری

در قلب سامانه، تیوب ایکس ری قرار دارد. در این بخش، الکترون‌ها از کاتد آزاد و با اختلاف پتانسیل بالا به سمت آند شتاب داده می‌شوند. برخورد الکترون‌های پرانرژی با هدف فلزی، بخشی از انرژی آن‌ها را به پرتو ایکس تبدیل می‌کند.

در بسیاری از تیوب‌ها از تنگستن در ساخت هدف آند استفاده می‌شود؛ زیرا این ماده نقطه ذوب بالایی دارد و می‌تواند شرایط حرارتی شدید ناشی از تولید پرتو را تحمل کند. بخش عمده انرژی الکترون‌ها در این فرآیند به گرما تبدیل می‌شود و تنها قسمت کوچکی به پرتو ایکس اختصاص پیدا می‌کند.

ژنراتور – کنترل انرژی و شدت پرتو

ژنراتور، توان الکتریکی مورد نیاز تیوب را تأمین کرده و پارامترهای تولید پرتو را کنترل می‌کند. دو مفهوم مهم در این بخش ولتاژ لوله (kV) و جریان لوله (mA) هستند.

افزایش ولتاژ معمولاً انرژی فوتون‌های تولیدشده و در نتیجه قابلیت نفوذ پرتو را افزایش می‌دهد. جریان نیز با تعداد الکترون‌های عبوری ارتباط دارد و بر شدت پرتو اثر می‌گذارد. بنابراین، تنظیم این پارامترها باید متناسب با اندازه تونل، نوع محموله و هدف بازرسی انجام شود؛ نمی‌توان یک مقدار ثابت را برای تمام دستگاه‌های ایکس ری مناسب دانست.

کانوایر – انتقال کنترل‌شده محموله

در مدل‌های بازرسی چمدان و بسته، نوار نقاله یا کانوایر وظیفه انتقال شیء از داخل تونل تصویربرداری را برعهده دارد. سرعت حرکت کانوایر باید با سیستم تصویربرداری هماهنگ باشد تا آشکارساز بتواند داده کافی از کل سطح جسم دریافت کند.

در مدل‌های صنعتی یا کارگو، طراحی مسیر انتقال می‌تواند متفاوت باشد و بسته به وزن و ابعاد محموله از غلتک، تسمه یا سامانه‌های انتقال دیگر استفاده شود. بنابراین، کانوایر فقط یک وسیله مکانیکی ساده نیست؛ سرعت و پایداری آن مستقیماً بر کیفیت تصویر اثر می‌گذارد.

دتکتورها – تبدیل پرتو به داده تصویری

پس از عبور پرتو از جسم، بخشی از آن به آشکارسازها می‌رسد. دتکتور انرژی دریافت‌شده را به سیگنال الکتریکی تبدیل می‌کند تا نرم‌افزار بتواند از آن برای تشکیل تصویر استفاده کند.

در برخی سامانه‌ها آرایه‌ای از آشکارسازها در امتداد مسیر اسکن قرار می‌گیرد. کیفیت، حساسیت و آرایش این آشکارسازها از عوامل مؤثر بر وضوح تصویر و توانایی سیستم در تفکیک جزئیات کوچک هستند.

پرده‌های سربی و بدنه حفاظتی

تونل دستگاه معمولاً به ‌گونه‌ای طراحی می‌شود که پرتو در فضای مورد نظر محصور بماند. پرده‌های انعطاف‌پذیر در ورودی و خروجی تونل و مواد حفاظتی در بدنه، از انتشار غیرضروری پرتو به محیط جلوگیری می‌کنند.

استانداردهای ایمنی برای سیستم‌های کابینتی نیز بر وجود محفظه حفاظتی، علائم هشدار و سازوکارهای ایمنی تأکید دارند.

سنسورهای نوری و سیستم خنک‌کننده

سنسورهای نوری می‌توانند ورود و خروج بسته را تشخیص دهند و به هماهنگی میان حرکت محموله و فرآیند تصویربرداری کمک کنند. این موضوع علاوه بر کنترل عملکرد، از فعال‌ماندن غیرضروری برخی بخش‌های سیستم جلوگیری می‌کند.

از سوی دیگر، تولید پرتو ایکس با تولید گرما همراه است. به همین دلیل، دستگاه‌های صنعتی به سیستم مدیریت حرارت نیاز دارند. در برخی مدل‌ها از خنک‌کاری روغنی برای کنترل دمای مجموعه ژنراتور و تیوب استفاده می‌شود.

کنسول اپراتور و نرم‌افزار

در نهایت، داده خام دتکتورها باید به تصویری قابل تفسیر تبدیل شود. رایانه و نرم‌افزار دستگاه، اطلاعات دریافتی را پردازش کرده و تصویر را روی نمایشگر اپراتور نشان می‌دهند.

در نسل‌های جدید، قابلیت‌هایی مانند بزرگ‌نمایی، افزایش کنتراست، تغییر حالت نمایش مواد، تفکیک رنگی و ابزارهای کمک ‌تشخیصی نیز به نرم‌افزار اضافه شده‌اند. بنابراین، کیفیت یک دستگاه فقط به قدرت منبع پرتو وابسته نیست و سخت‌افزار، آشکارساز، پردازش تصویر و رابط کاربری باید در کنار یکدیگر ارزیابی شوند.

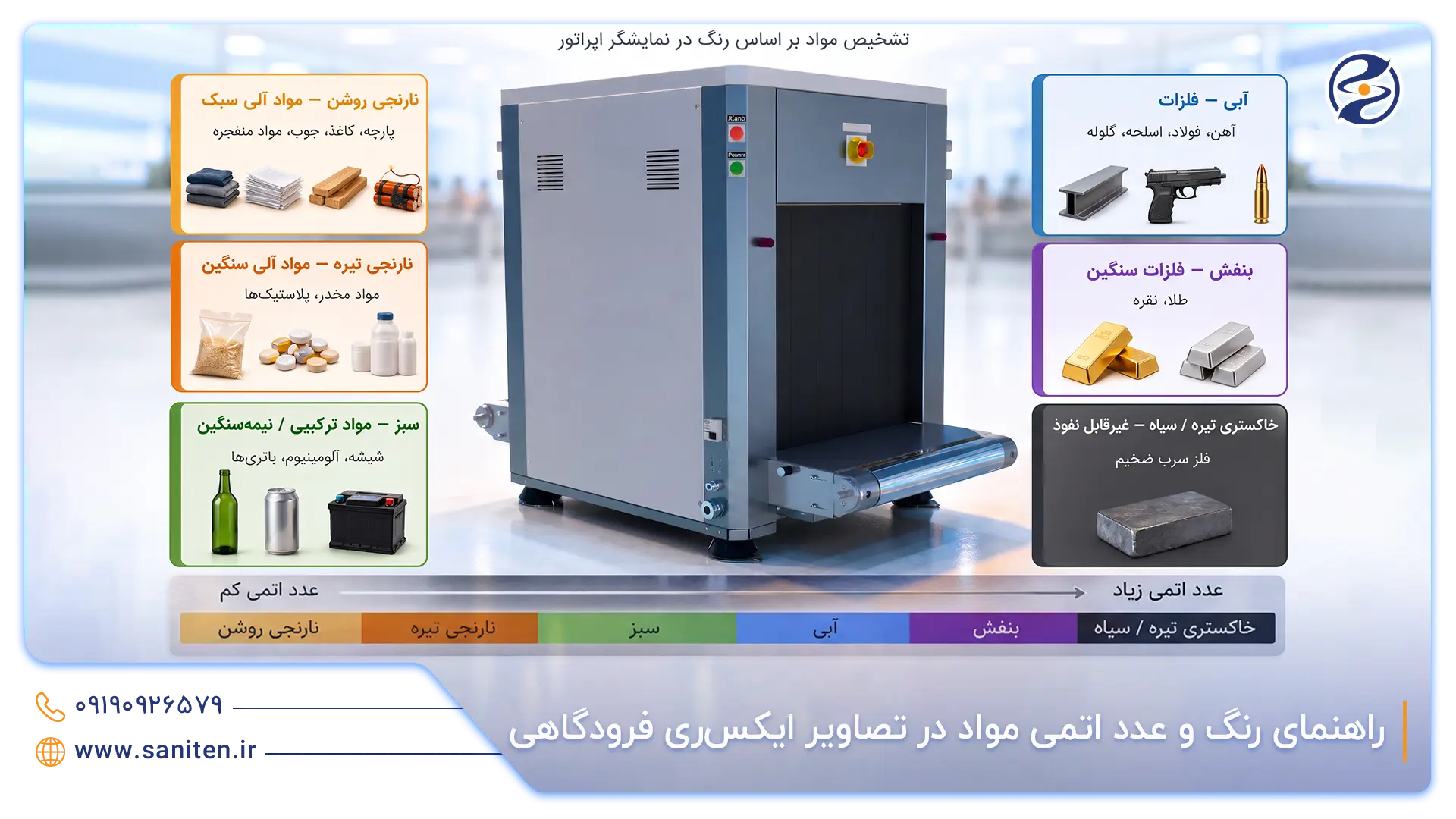

رنگ‌های تصویر ایکس ری چه مفهومی دارند؟

به منظور درک بهتر اینکه دستگاه ایکس ری چیست، باید با رنگ‌های تصویر این دستگاه آشنا شویم. یکی از جذاب‌ترین بخش‌های تصویر اسکن‌شده، رنگ‌هایی است که اپراتور روی نمایشگر مشاهده می‌کند. این رنگ‌ها در بسیاری از دستگاه‌های امنیتی، رنگ واقعی اجسام نیستند؛ بلکه نمایش کاذب (False Color) برای کمک به تفکیک مواد هستند.

در سامانه‌های Dual Energy، دستگاه اطلاعات حاصل از انرژی‌های مختلف پرتو را با هم مقایسه می‌کند و بر اساس ویژگی‌های ماده، آن را در یک محدوده رنگی نمایش می‌دهد.

گفتنی است که اطلاعات حاصل از برهم‌کنش پرتو می‌تواند برای تفکیک مواد با عدد اتمی پایین و بالا و سپس رنگی‌سازی تصویر استفاده شود.

دسته‌بندی مواد بر اساس عدد اتمی

یکی از مبانی مهم این تفکیک، عدد اتمی (Z) است. عدد اتمی بیان می‌کند که هسته یک عنصر چند پروتون دارد و یکی از پارامترهایی است که بر نحوه برهم‌کنش پرتو ایکس با ماده اثر می‌گذارد.

مواد را می‌توانیم از نظر رفتاری که سیستم تصویربرداری با آن‌ها دارد، در سه گروه کلی بررسی کنیم:

گروه	ویژگی کلی	نمونه‌ها
مواد با عدد اتمی پایین	مواد سبک‌تر و بسیاری از ترکیبات آلی	کربن، مواد غذایی، کاغذ و برخی پلاستیک‌ها
مواد با عدد اتمی متوسط	رفتار بینابینی در تفکیک مواد	آلومینیوم و برخی مواد معدنی
مواد با عدد اتمی بالا	جذب و تضعیف بیشتر پرتو در بسیاری از شرایط	آهن، فولاد و فلزات سنگین

البته عدد اتمی به تنهایی تعیین‌کننده رنگ تصویر نیست. ضخامت، چگالی، انرژی پرتو، ترکیب ماده و الگوریتم دستگاه نیز بر نتیجه نهایی اثر می‌گذارند.

جدول رنگ‌های متداول در سیستم‌های امنیتی

رنگ‌بندی دقیق میان برندها و مدل‌ها متفاوت است؛ اما در بسیاری از سامانه‌های تفکیک مواد، الگوی کلی زیر مشاهده می‌شود:

رنگ متداول	برداشت معمول از تصویر	نمونه
نارنجی	مواد آلی یا عدد اتمی پایین	کاغذ، مواد غذایی، برخی پلاستیک‌ها
سبز	مواد معدنی سبک‌تر یا مواد با رفتار بینابینی	آلومینیوم، شیشه در برخی سیستم‌ها
آبی	مواد معدنی متراکم و بسیاری از فلزات	فولاد و قطعات فلزی
سیاه	نواحی با تضعیف بسیار زیاد یا نفوذ ناکافی پرتو	مواد بسیار متراکم یا ضخیم

بنابراین مشاهده یک رنگ خاص به تنهایی به معنای شناسایی قطعی یک شیء نیست. اپراتور باید شکل، تراکم، موقعیت، هم‌پوشانی و الگوی کلی تصویر را هم بررسی کند.

دستگاه ایکس ری چه چیزهایی را به وضوح نشان نمی‌دهد؟

یکی از اشتباهات رایج این است که تصور کنیم دستگاه ایکس ری مانند یک دوربین، تمام اجسام داخل یک بسته را بدون محدودیت نشان می‌دهد. در واقع، تصویر حاصل، نتیجه عبور پرتو از مجموعه مواد است و محدودیت‌های فیزیکی مشخصی دارد.

هم‌پوشانی اجسام

اگر دو یا چند شیء در امتداد مسیر پرتو روی یکدیگر قرار گرفته باشند، تصویر نهایی حاصل ترکیب اثر همه آن‌ها است. در این شرایط ممکن است شکل واقعی یک شیء زیرین به ‌طور کامل قابل مشاهده نباشد.

مواد بسیار متراکم

مواد بسیار متراکم یا اجسام ضخیم می‌توانند بخش زیادی از پرتو را تضعیف کنند. در چنین شرایطی اطلاعاتی که به دتکتور می‌رسد، کاهش می‌یابد و بخشی از تصویر ممکن است بسیار تیره یا فاقد جزئیات کافی شود.

اجسام کوچک در میان مواد مشابه

اگر جسم مورد نظر بسیار کوچک بوده و در میان حجم بزرگی از مواد با ویژگی تصویری مشابه قرار گرفته باشد، تشخیص آن دشوارتر می‌شود.

تأثیر زاویه و شکل جسم

شکل سه‌بعدی یک جسم در تصویر دوبعدی الزاماً همان چیزی نیست که از مشاهده مستقیم آن انتظار داریم. تغییر زاویه ضخامت مؤثر جسم را تغییر می‌دهد و ظاهر آن را در تصویر متفاوت می‌کند.

به همین دلیل، در کاربردهای حساس‌تر، سیستم‌های Multi-view یا تصویربرداری سه‌بعدی می‌توانند اطلاعات بیشتری نسبت به یک تصویر دوبعدی ارائه بدهند.

آیا می‌توان با فویل، کاربن یا فلزات متراکم دستگاه را فریب داد؟

فکر کردن به دور زدن دستگاه ایکس ری معمولاً از یک تصور اشتباه ناشی می‌شوند: اینکه اگر جسمی با ماده‌ای پوشانده شود، دیگر در تصویر دیده نخواهد شد.

در واقع، تلاش برای فریب دستگاه ایکس ری با ایجاد یک ناحیه بسیار متراکم می‌تواند خود باعث ایجاد الگوی غیرعادی در تصویر و جلب توجه اپراتور شود. بنابراین نباید هیچ ماده‌ای را یک پوشش نامرئی‌کننده قطعی در برابر سامانه‌های بازرسی در نظر گرفت.

در عین حال، از نظر علمی نیز نباید ادعا کرد که هیچ سیستم ایکس ری قابل فریب یا خطا نیست. کیفیت تصویر، نوع دستگاه، چیدمان اشیا، تجربه اپراتور و الگوریتم پردازش همگی در نتیجه مؤثر هستند.

هوش مصنوعی چگونه دقت بازرسی ایکس ری را افزایش می‌دهد؟

برای درک بهتر نحوه کار دستگاه ایکس ری، بهتر است با عملکرد هوش مصنوعی در این زمینه آشنا شویم. نسل جدید سیستم‌های بازرسی تنها به نمایش تصویر خام اکتفا نمی‌کند. الگوریتم‌های یادگیری ماشین و بینایی ماشین می‌توانند برای شناسایی الگوهای مشکوک در تصاویر ایکس ری آموزش ببینند و مواردی را که نیازمند بررسی بیشتر هستند، به اپراتور اعلام کنند.

در سامانه‌های پیشرفته‌تر، مدل می‌تواند ویژگی‌هایی مانند شکل، اندازه، موقعیت و الگوی تصویری یک شیء را با نمونه‌های موجود در داده‌های آموزشی مقایسه کند. این فرآیند می‌تواند زمان جست‌وجوی اپراتور را کاهش دهد و در محیط‌های پرتردد به اولویت‌بندی تصاویر کمک کند.

بازسازی اجزای یک شیء در تصویر

یکی از مشکلات اسکن دوبعدی، جداشدن ظاهری اجزای یک شیء به دلیل هم‌پوشانی یا زاویه قرارگیری است. در سیستم‌های پیشرفته‌تر، اطلاعات چندنما یا CT می‌تواند به درک بهتر نرم‌افزار از ارتباط فضایی بخش‌های مختلف کمک کند.

این فناوری به ‌ویژه در شناسایی اشیای پیچیده اهمیت دارد؛ زیرا نرم‌افزار به جای تکیه بر یک تصویر تخت، اطلاعات بیشتری درباره ساختار فضایی جسم در اختیار دارد.

چرا هوش مصنوعی جای اپراتور را نمی‌گیرد؟

با وجود پیشرفت الگوریتم‌ها، عملکرد هوش مصنوعی در بازرسی ایکس ری به عواملی مانند کیفیت و حجم داده‌های آموزشی، شرایط تصویربرداری و روش ارزیابی عملکرد وابسته است. گزارش فنی مرکز تحقیقات مشترک اتحادیه اروپا (JRC) نیز بر اهمیت پایگاه‌های داده کافی، آزمون عملکرد الگوریتم‌ها، شفافیت، توضیح‌پذیری و تعامل انسان و ماشین در سامانه‌های هوشمند بازرسی تأکید می‌کند.

بنابراین بهترین رویکرد، استفاده از AI به ‌عنوان ابزار کمکی برای اپراتور است، نه فرض اینکه نرم‌افزار بدون نظارت انسانی می‌تواند تمام اشیای خطرناک را با قطعیت شناسایی کند.

Dual View و تصویربرداری سه‌بعدی چیست؟

در سیستم‌های تک‌نما، اپراتور یک تصویر از مسیر عبور پرتو دریافت می‌کند. اگر چند شیء روی هم قرار گرفته باشند، تشخیص آن‌ها ممکن است دشوار شود.

در Dual View، تصویر از دو جهت یا با هندسه تصویربرداری متفاوت به دست می‌آید. نتیجه این است که اپراتور می‌تواند اطلاعات بیشتری از شکل و موقعیت جسم داشته باشد و برخی هم‌پوشانی‌ها را بهتر بررسی کند.

در فناوری CT، داده‌های متعددی از زوایای مختلف برای بازسازی حجم سه‌بعدی استفاده می‌شوند. این رویکرد امکان چرخاندن و بررسی محتوای داخل یک بسته را فراهم می‌کند و برای کاربردهای امنیتی پیشرفته، زمینه استفاده از ATR را نیز فراهم کرده است.

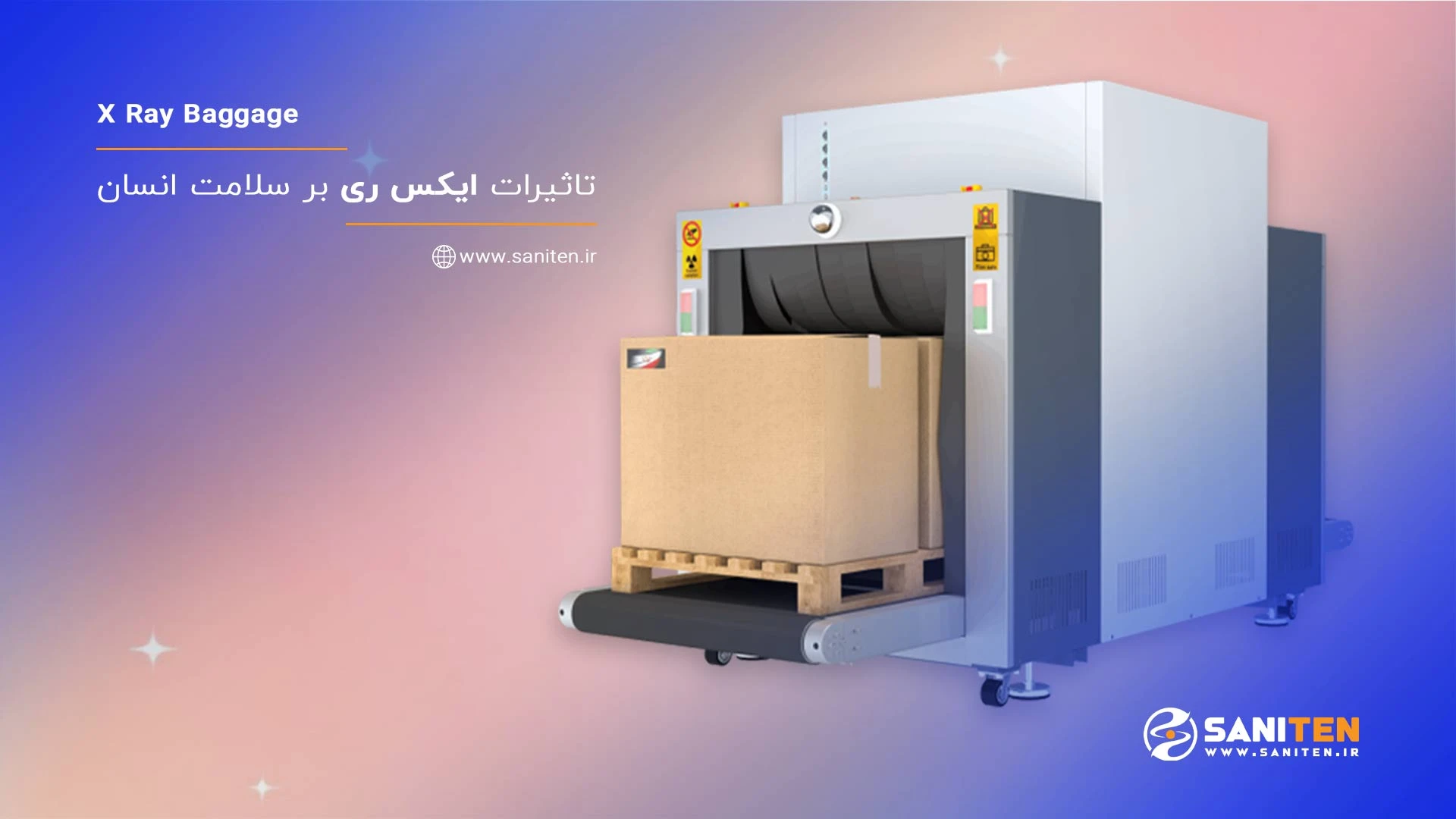

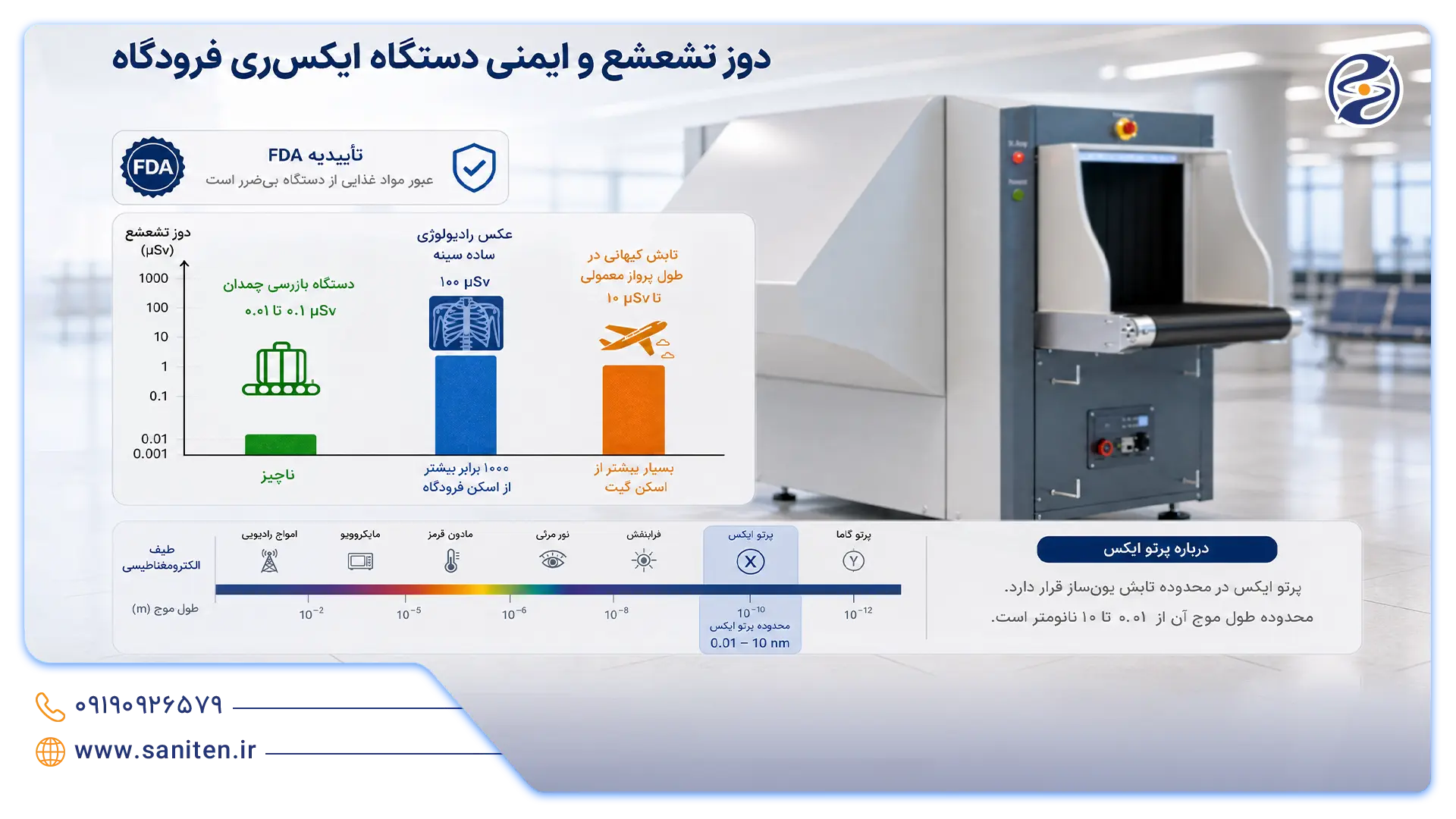

آیا این دستگاه‌ها برای سلامتی خطرناک هستند؟

موضوع خطرات این دستگاه اغلب به دلیل عدم تفکیک میان کاربرد‌های پزشکی و امنیتی با سوءتعبیر همراه است. در سیستم‌های بازرسی بدنه و کالا، دوز تابش به قدری پایین نگه داشته می‌شود که حتی با عبور مکرر، مجموع پرتوهای دریافتی بسیار کمتر از تابش‌های طبیعی کیهانی است که در طول یک پرواز معمولی به بدن انسان می‌رسد.

این تجهیزات مجهز به لایه‌های حفاظتی سربی و پرده‌های ضد‌تابش هستند که از نشت پرتو به محیط بیرون جلوگیری می‌کنند. علاوه بر این، استفاده از سنسورهای هوشمند باعث می‌شود که تابش تنها در زمان حضور شیء در تونل فعال شود؛ در نتیجه، خطری متوجه سلامت اپراتور یا افراد حاضر در نزدیکی دستگاه نخواهد بود.

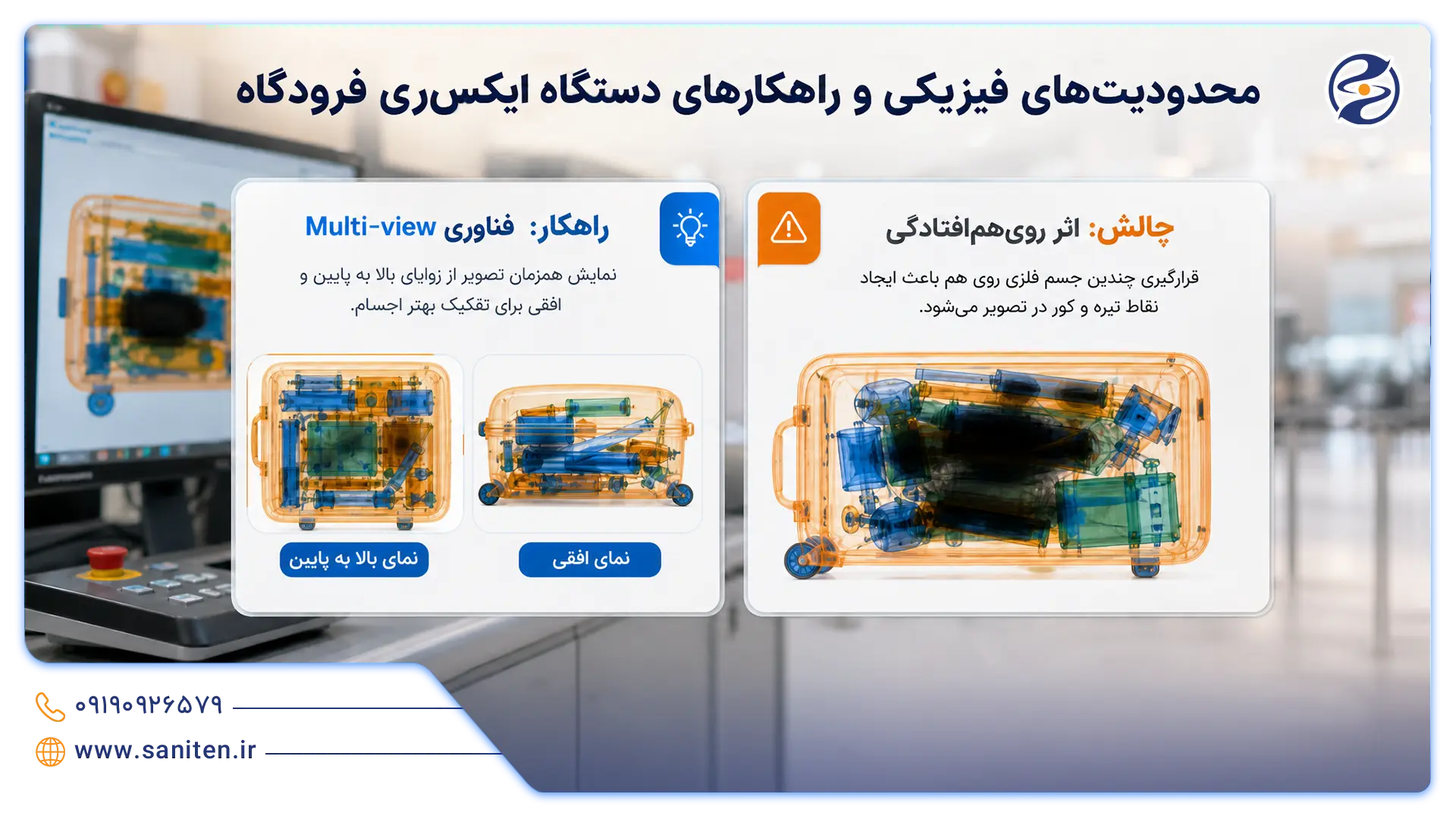

محدودیت‌ها و چالش‌های عملیاتی چیست؟

هر فناوری پیشرفته‌ای در کنار مزایای بی‌شمار، با محدودیت‌های فیزیکی خاصی روبروست که شناخت آن‌ها برای اپراتورها و مدیران امنیتی حیاتی است. اصلی‌ترین نقاط ضعف دستگاه ایکس ری به ماهیت نفوذ پرتوها بازمی‌گردد؛ برای مثال، موادی با چگالی اتمی بسیار بالا مانند سرب یا تنگستن، سدی در برابر پرتو ایجاد می‌کنند که باعث ایجاد نقاط کور در تصویر می‌شود.

همچنین، “اثر روی‌هم‌افتادگی” اجسام می‌تواند تشخیص دقیق را دشوار کند. به این معنا که اگر چندین شیء فلزی در یک راستا قرار گیرند، لایه‌بندی تصویر پیچیده شده و شناسایی محتوای دقیق زیرین نیازمند اسکن از زوایای مختلف است.

درک این محدودیت‌ها نه به معنای ناکارآمدی، بلکه به معنای لزوم استفاده از دانش اپراتور و تکنولوژی‌های مکمل برای پوشش حداکثری امنیت است.

برای مثال، در یک سیستم امنیتی جامع، دستگاه ایکس‌ری می‌تواند در کنار تجهیزاتی مانند گیت فلزیاب استفاده شود؛ زیرا این دو فناوری وظایف یکسانی ندارند.

محدودیت	چالش فیزیکی	راهکار بهینه‌سازی
چگالی مواد	اجسام سربی ضخیم مانع نفوذ کامل پرتو شده و تصویر را سیاه می‌کنند.	استفاده از ژنراتورهای پرقدرت با توان نفوذ بالا
زاویه استقرار	قرارگیری اشیاء تخت به صورت موازی با پرتو، ضخامت ظاهری را افزایش می‌دهد.	بهره‌گیری از دستگاه‌های دو یا چند دید (Multi-view)
اثر انباشتگی	شلوغی بیش از حد محفظه اسکن باعث هم‌پوشانی لایه‌های تصویر می‌گردد.	استفاده از الگوریتم‌های جداسازی رنگی و هوش مصنوعی
محدودیت ابعادی	ابعاد تونل بازرسی، محدودیت فیزیکی برای ورود محموله‌های بزرگ ایجاد می‌کند.	انتخاب دستگاه با سایز تونل متناسب با نوع کاربری

استانداردهای ایمنی

برای بررسی دقیق ایمنی، باید میان دستگاه ایکس ری و فناوری‌های دیگر تفاوت قائل شد؛ برای مثال، مضرات گیت بازرسی بدنی به نوع فناوری مورد استفاده در آن گیت و میزان مواجهه با پرتو بستگی دارد. یک خریدار سازمانی، صرفاً دانستن اینکه دستگاه «ایمن» است کافی نیست؛ باید مشخص شود محصول بر اساس چه الزامات فنی و ایمنی ساخته و ارزیابی شده است.</span>

برای نمونه، سازمان غذا و داروی ایالات متحده آمریکا FDA برای سیستم‌های Cabinet X-Ray الزامات مشخصی در زمینه کنترل انتشار پرتو، محفظه حفاظتی و تجهیزات ایمنی تعیین کرده است. این الزامات، محدودیت انتشار پرتو از سطح خارجی دستگاه و مواردی مانند چراغ‌های هشدار، برچسب‌های هشدار و Safety Interlock را دربرمی‌گیرد.

در خرید تجهیزات حرفه‌ای بهتر است موارد زیر بررسی شوند:

گواهی‌ها و استانداردهای قابل ارائه توسط سازنده
گزارش آزمون نشت پرتو
مشخصات حفاظتی بدنه و تونل
وجود کلید توقف اضطراری و interlock
سیستم هشدار فعال‌شدن پرتو
سوابق سرویس و کالیبراسیون
دستورالعمل نصب و الزامات حفاظتی محل
انطباق دستگاه با مقررات کشور محل استفاده

سخن پایانی

در این مقاله دریافتیم که دستگاه ایکس ری چیست و چگونه کار می‌کند. این دستگاه با استفاده از پرتو ایکس، امکان بررسی ساختار داخلی چمدان، بسته و محموله را بدون بازکردن آن فراهم می‌کند و در حوزه‌های امنیتی، صنعتی و پزشکی کاربرد دارد. شناخت نوع دستگاه، قابلیت‌های تصویربرداری، محدودیت‌ها و استانداردهای ایمنی، نقش مهمی در انتخاب و استفاده صحیح از این تجهیزات دارد.

اگر برای خرید، راه‌اندازی یا استفاده از دستگاه ایکس ری چمدانی به راهنمایی نیاز دارید، می‌توانید برای مشاوره و آموزش فنی رایگان با کارشناسان مجموعه ما در ارتباط باشید.

سوالات متداول

آیا دستگاه ایکس ری برای زنان باردار خطر دارد؟
اسکنرها و دستگاه‌های بازرسی فرودگاهی خطری برای بانوان باردار ندارند.

آیا غذایی که از دستگاه ایکس ری عبور کرده سرطان‌زا یا رادیواکتیو می‌شود؟
خیر، عبور مواد غذایی از دستگاه ایکس ری باعث رادیواکتیو شدن آن‌ها نمی‌شود.

آیا قرص و دارو داخل دستگاه ایکس ری آسیب می‌بیند؟
خیر، عبور دارو از سیستم‌های کابینتی بازرسی ایکس ری اثر نامطلوب شناخته‌شده‌ای بر آن ایجاد نمی‌کند.

آیا دستگاه ایکس ری می‌تواند هر چیزی را داخل چمدان شناسایی کند؟
خیر، از نقاط ضعف دستگاه ایکس ری مانند هم‌پوشانی، ضخامت و تراکم بالا می‌تواند تشخیص برخی جزئیات را دشوار کند.

آیا فویل آلومینیومی می‌تواند تصویر ایکس ری را مخفی کند؟
خیر، فویل آلومینیومی راه مطمئنی برای مخفی‌کردن محتویات نیست و ممکن است خود به ‌عنوان یک ناحیه متراکم در تصویر دیده شود.

آیا الکل یا مواد جاساز در معده با دستگاه ایکس ری دیده می‌شود؟
ممکن است برخی مواد خارجی در تصویربرداری پزشکی یا اسکن‌های تخصصی قابل مشاهده باشند، اما تشخیص الکل یا مواد جاساز به نوع دستگاه، روش تصویربرداری و شرایط فرد بستگی دارد.
