بررسی انواع دوربین کامیون و تریلی

برای راننده یک کامیون، چند متر فضای دیده‌نشده کنار کابین یا پشت تریلر می‌تواند به اندازه یک مانع بزرگ خطرناک باشد. طول زیاد خودرو، ارتفاع کابین، ابعاد کفی و زاویه محدود آینه‌ها باعث می‌شود استفاده از یک دوربین معمولی همیشه پاسخگوی نیاز راننده نباشد. دوربین کامیون باید از نظر ولتاژ کاری، زاویه دید، مقاومت محیطی، کیفیت تصویر و نحوه سیم‌کشی متناسب با شرایط خودروهای سنگین انتخاب شود. در این راهنما، انواع سیستم‌های تصویری از دوربین 360 درجه کامیون گرفته تا مدل‌های سیم‌کارت‌خور و دوربین نقطه کور را بررسی می‌کنیم تا مشخص شود برای هر نوع خودرو چه راهکاری بهتر است.

انواع دوربین مخصوص کامیون و ماشین سنگین

یک سیستم تصویری برای کامیون یا اتوبوس را نمی‌توان فقط بر اساس رزولوشن دوربین انتخاب کرد. محل نصب، طول خودرو، برق ۱۲ یا ۲۴ ولت، تعداد کانال‌های مورد نیاز و شرایط کاری هم در انتخاب تأثیر دارند.

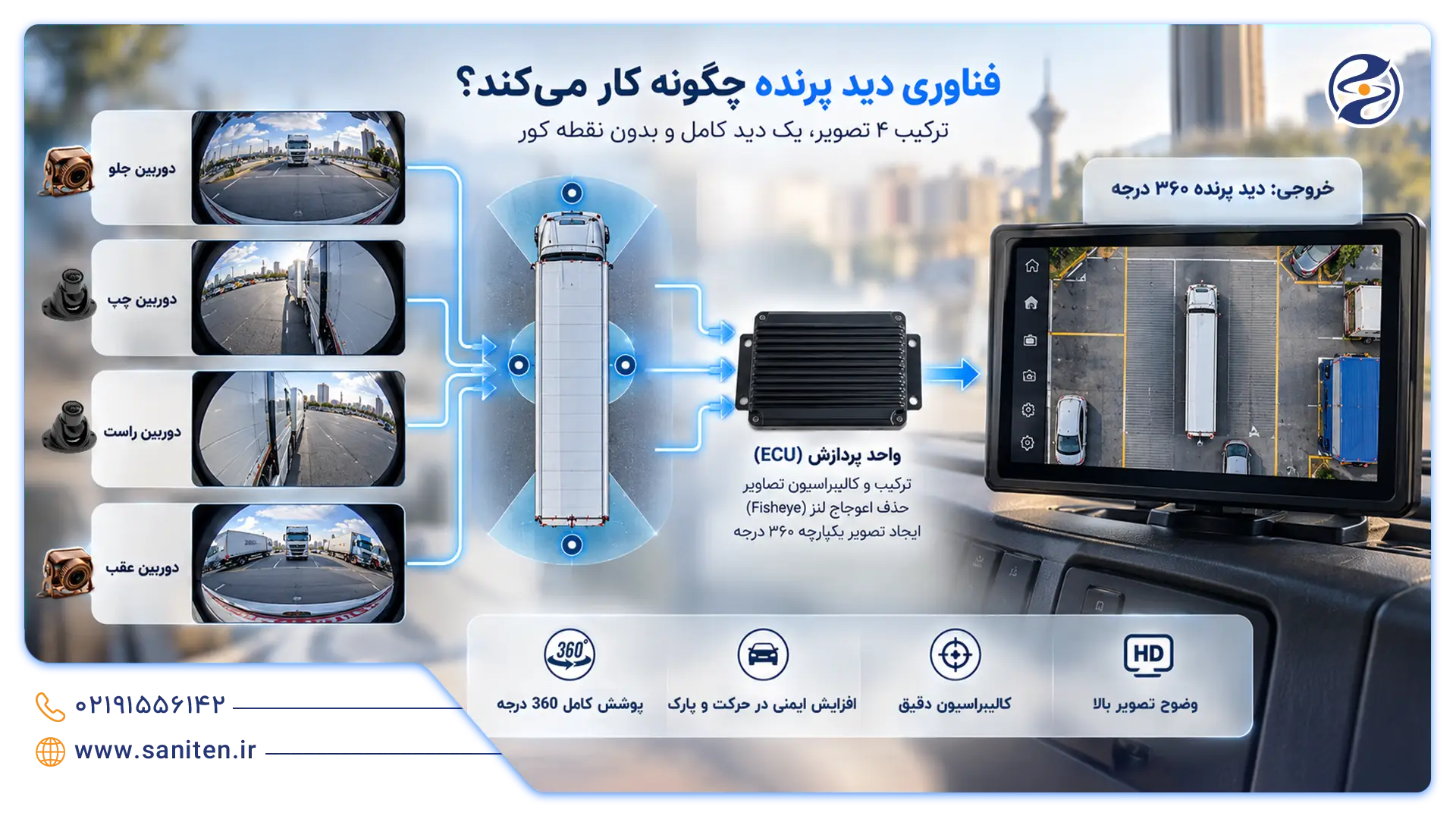

دوربین 360 درجه کامیون و تریلی (نمای دید پرنده)

داخل پکیج‌های حرفه‌ای، چند دوربین در قسمت‌های مختلف خودرو نصب شده و تصویر آن‌ها توسط یک یونیت پردازشگر با یکدیگر ترکیب می‌شود. در تصویر، راننده نمایی از بالا یا اصطلاحا Bird’s Eye View (دید چشم پرنده) را می‌بیند که به او کمک می‌کند موقعیت خودرو را نسبت به موانع اطراف بهتر تشخیص دهد.

دوربین ۳۶۰ درجه کامیون از چهار دوربین یا بیشتر استفاده می‌کند:

• یک دوربین در جلو؛
• یک دوربین در عقب؛
• یک دوربین در سمت چپ؛
• یک دوربین در سمت راست؛
• و در بعضی پکیج‌ها دوربین‌های اضافه برای پوشش نقاط خاص.

برای انتخاب دوربین 360 درجه تریلی مسئله فقط تعداد دوربین‌ها نیست. فاصله زیاد بین کشنده و انتهای تریلر باعث می‌شود محل نصب، ارتفاع دوربین و کالیبراسیون اهمیت زیادی داشته باشد.

در زمان نصب دوربین ۳۶۰ درجه کامیون، نرم‌افزار باید موقعیت و زاویه هر لنز را بشناسد. اگر کالیبراسیون درست انجام نشود، خطوط اتصال تصاویر یا همان Stitching می‌تواند باعث شود فاصله مانع در تصویر اشتباه به نظر برسد.

دوربین 360 درجه تریلی برای مواردی مثل پارک در فضای محدود، حرکت در محوطه بارگیری، عبور از مسیرهای باریک و کنترل اطراف خودرو هنگام گردش کاربرد زیادی دارد.

دوربین کامیون سیمکارت خور و آنلاین (سیستم مدیریت ناوگان)

وقتی هدف فقط دیدن تصویر هنگام رانندگی نیست و مدیر ناوگان باید از وضعیت خودرو در مسیر هم اطلاع داشته باشد، ساختار سیستم متفاوت می‌شود. در این حالت یک دستگاه ضبط مرکزی مانند MDVR، چند ورودی دوربین را مدیریت می‌کند و در مدل‌های مجهز، ارتباط 4G و GPS نیز در اختیار کاربر قرار می‌گیرد.

در دوربین کامیون سیمکارت خور تصویر می‌تواند از طریق اینترنت موبایل به پلتفرم مربوطه ارسال شود. در این حالت، مدیر شرکت لازم نیست برای بررسی هر اتفاق منتظر برگشت خودرو باشد.

قابلیت‌های رایج دوربین کامیون سیمکارت خور عبارت‌اند از:

در انتخاب دوربین کامیون سیمکارت خور باید به موارد زیر توجه کرد:

• ظرفیت ذخیره‌سازی
• نوع سیم‌کارت
• مصرف اینترنت
• کیفیت اتصال
• امکان دسترسی به آرشیو

همچنین، دوربین آنلاین ماشین سنگین بهتر است در کنار GPS و ضبط محلی استفاده شود؛ زیرا اینترنت موبایل ممکن است در بعضی مسیرها ضعیف یا قطع شود و سیستم نباید با قطع شبکه، سابقه تصویری خود را از دست بدهد.

برای یک ناوگان بزرگ، سیستم MDVR خودرو سنگین (۴ کاناله و ۸ کاناله) می‌تواند مرکز مدیریت چند دوربین باشد. دوربین چهار کاناله ماشین سنگین برای بسیاری از کاربردهای پایه مناسب است؛ اما در خودروهای بزرگ‌تر ممکن است به مدل هشت کاناله نیاز باشد.

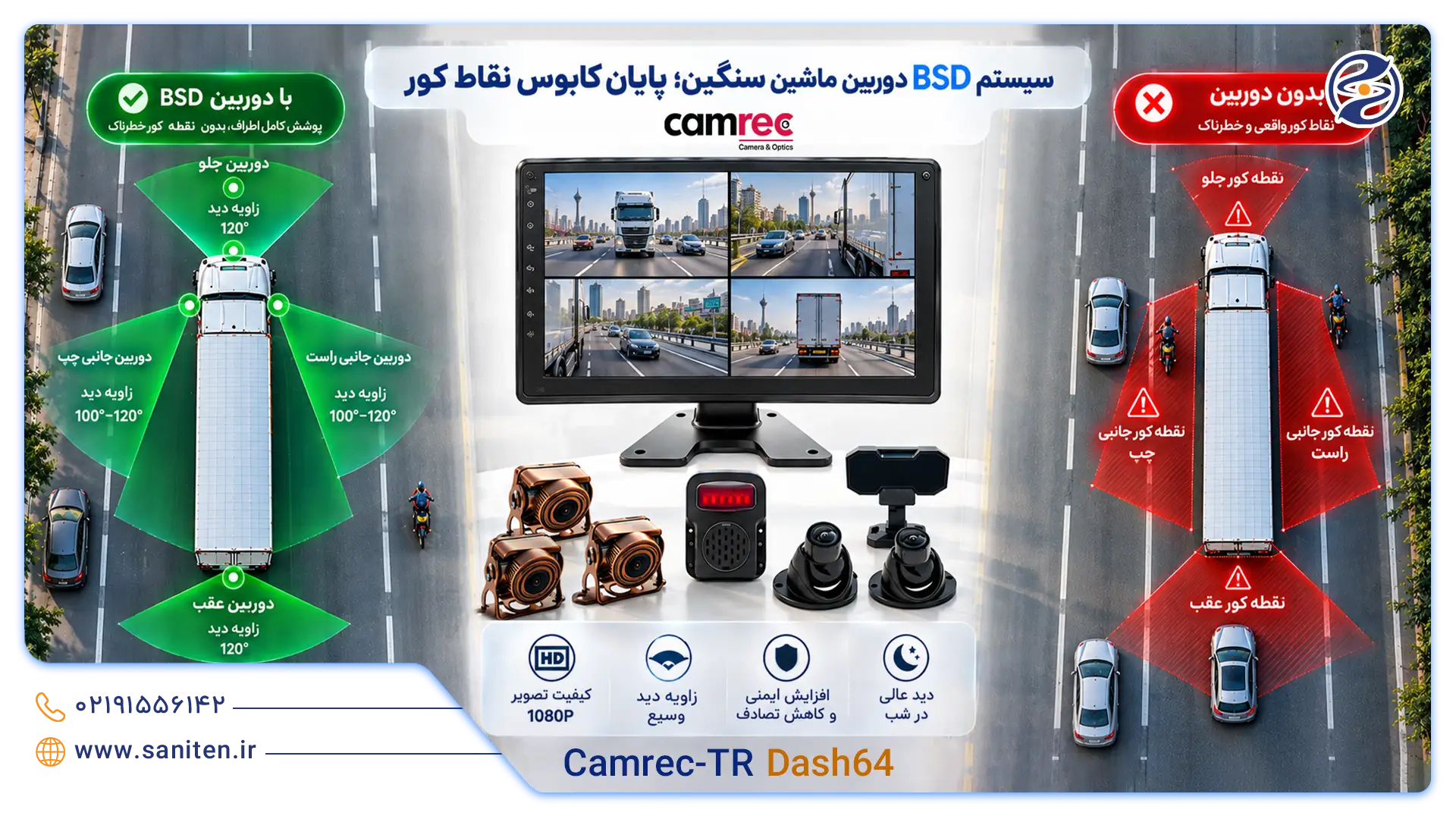

دوربین نقطه کور تریلی و دنده عقب

در خودروهای کشنده و تریلی، همه نقاط کور ارزش یکسانی ندارند. نقطه‌ای که هنگام گردش به راست کنار کابین ایجاد می‌شود با فضای پشت کفی تفاوت دارد؛ بنابراین گاهی نصب چند دوربین ساده و هدفمند از خرید یک سیستم پیچیده نتیجه بهتری می‌دهد.

دوربین نقطه کور تریلی در کناره‌های کشنده یا قسمت عقب نصب می‌شود تا ناحیه‌ای را پوشش دهد که در آینه‌ها به خوبی دیده نمی‌شود.

برای دنده عقب نیز دوربین دنده عقب ماشین سنگین و مانیتور AHD انتخاب مناسبی برای راننده‌ای است که به تصویر واضح و اختصاصی پشت خودرو نیاز دارد.

مزیت این ترکیب عبارت است از:

• راننده هنگام دنده عقب تصویر پشت خودرو را بدون وابستگی به سیستم ۳۶۰ درجه می‌بیند.
• مانیتور اختصاصی امکان نمایش دائم تصویر را فراهم می‌کند.
• لنز عریض، بخش بیشتری از فضای پشت یا کنار خودرو را پوشش می‌دهد.
• در صورت استفاده از دوربین مناسب، تصویر در شب نیز قابل استفاده است.

در بعضی موارد، دوربین نقطه کور تریلی به یک ورودی مستقل مانیتور متصل می‌شود تا راننده بتواند هنگام گردش، تصویر همان سمت را مشاهده کند.

اگر هدف شما فقط دنده عقب باشد، دوربین دنده عقب ماشین سنگین و مانیتور AHD راهکاری اقتصادی‌تر از دوربین 360 درجه کامیون است.

دوربین ثبت وقایع داشبود کامیون

دوربین داشبورد بیشتر برای ثبت اتفاقات مسیر طراحی شده است. این دوربین می‌تواند در زمان رانندگی فیلم را روی کارت حافظه ذخیره کند و در مدل‌های مجهز به G-Sensor، ضربه یا تغییر شتاب شدید را نیز به عنوان یک رویداد علامت‌گذاری کند.

ویژگی‌های مهم دوربین 360 درجه کامیون عبارت‌اند از:

• Loop Recording: جایگزینی فایل‌های قدیمی‌تر با پر شدن حافظه.
• G-Sensor: عدم حذف خودکار فایل مربوط به حادثه در صورت تشخیص ضربه.
• WDRیا HDR: مناسب برای شرایطی مانند ورود و خروج از تونل یا تغییر نور.
• پارکینگ مود: امکان ثبت رویداد هنگام خاموش بودن خودرو.
• میکروفون داخلی: ثبت صدای داخل کابین.

در یک سیستم حرفه‌ای، دوربین ثبت وقایع خودرو می‌تواند در کنار دوربین‌های جانبی و دنده عقب قرار بگیرد تا علاوه بر دید عملیاتی، سابقه تصویری مسیر نیز در اختیار مالک باشد.

راهنمای خرید دوربین ماشین سنگین؛ چه نکاتی را باید بررسی کنیم؟

خرید دوربین 360 درجه تریلی فقط با مقایسه مگاپیکسل و قیمت منطقی نیست. در خودروی سنگین، اشتباه در انتخاب برق ورودی یا اتصالات می‌تواند کل سیستم را از کار بیندازد.

ولتاژ کاری و پشتیبانی از برق 12 تا 36 ولت

برای کامیون‌ها و بسیاری از خودروهای سنگین، سازگاری دوربین 360 درجه کامیون با سیستم برق ۲۴ ولت اهمیت زیادی دارد. نکته مهم‌تر، محدوده واقعی ورودی دستگاه است.

یک دوربین مخصوص کامیون بهتر است محدوده ولتاژ گسترده‌ای مانند 9 تا 36 ولت داشته باشد، البته این عدد باید در مشخصات همان محصول تأیید شده باشد، چرا که:

• هنگام استارت، ولتاژ سیستم می‌تواند تغییر کند.
• دینام و تجهیزات برقی خودرو باعث ایجاد نوسان می‌شوند.
• اتصال مستقیم تجهیزات حساس بدون حفاظت مناسب، ریسک خرابی را بالا می‌برد.
• در خودروهای ۲۴ ولتی، استفاده از دوربین ۱۲ ولتی بدون مبدل مناسب می‌تواند به دستگاه آسیب بزند.

برای دوربین 360 درجه کامیون، عبارت مناسب خودرو سنگین به تنهایی کافی نیست؛ محدوده ورودی واقعی باید بررسی شود.

وضوح تصویر AHD و سنسور دید در شب در تاریکی مطلق

کیفیت تصویر زمانی ارزش دارد که جزئیات قابل تشخیص باشند. در سیستم‌های AHD، تصویر از طریق کابل کواکسیال یا ساختارهای سازگار منتقل می‌شود و بسته به تجهیزات، رزولوشن‌های مختلفی در دسترس است.

برای دوربین دنده عقب ماشین سنگین و مانیتور AHD، تنها عدد رزولوشن را بررسی نکنید، موارد زیر نیز روی نتیجه تأثیر دارند:

• اندازه سنسور
• کیفیت لنز
• عملکرد WDR
• پردازش تصویر

دو فناوری زیر نیز برای دید در تاریکی مهم هستند:

• Starvis: سنسورهای حساس به نور برای ثبت تصویر در نور کم.
• IR LEDs: امکان روشن‌سازی صحنه برای دوربین بدون ایجاد نور مرئی زیادی برای راننده.

دید در شب مادون قرمز (IR Night Vision / سنسور Starvis) زمانی کاربردی است که خودرو در جاده بدون روشنایی، محوطه بارگیری یا محیط صنعتی حرکت کند.

با این حال، دید در شب مادون قرمز را نباید با دید رنگی در تاریکی کامل یکی دانست؛ در بسیاری از دوربین‌ها فعال‌شدن IR باعث می‌شود تصویر به شکل سیاه و سفید ثبت شود.

برای انتخاب دید در شب مادون قرمز، برد ادعایی سازنده را با شرایط واقعی نصب مقایسه کنید؛ فاصله تابش IR، زاویه لنز و بازتاب نور از سطوح مختلف روی نتیجه اثر می‌گذارند.

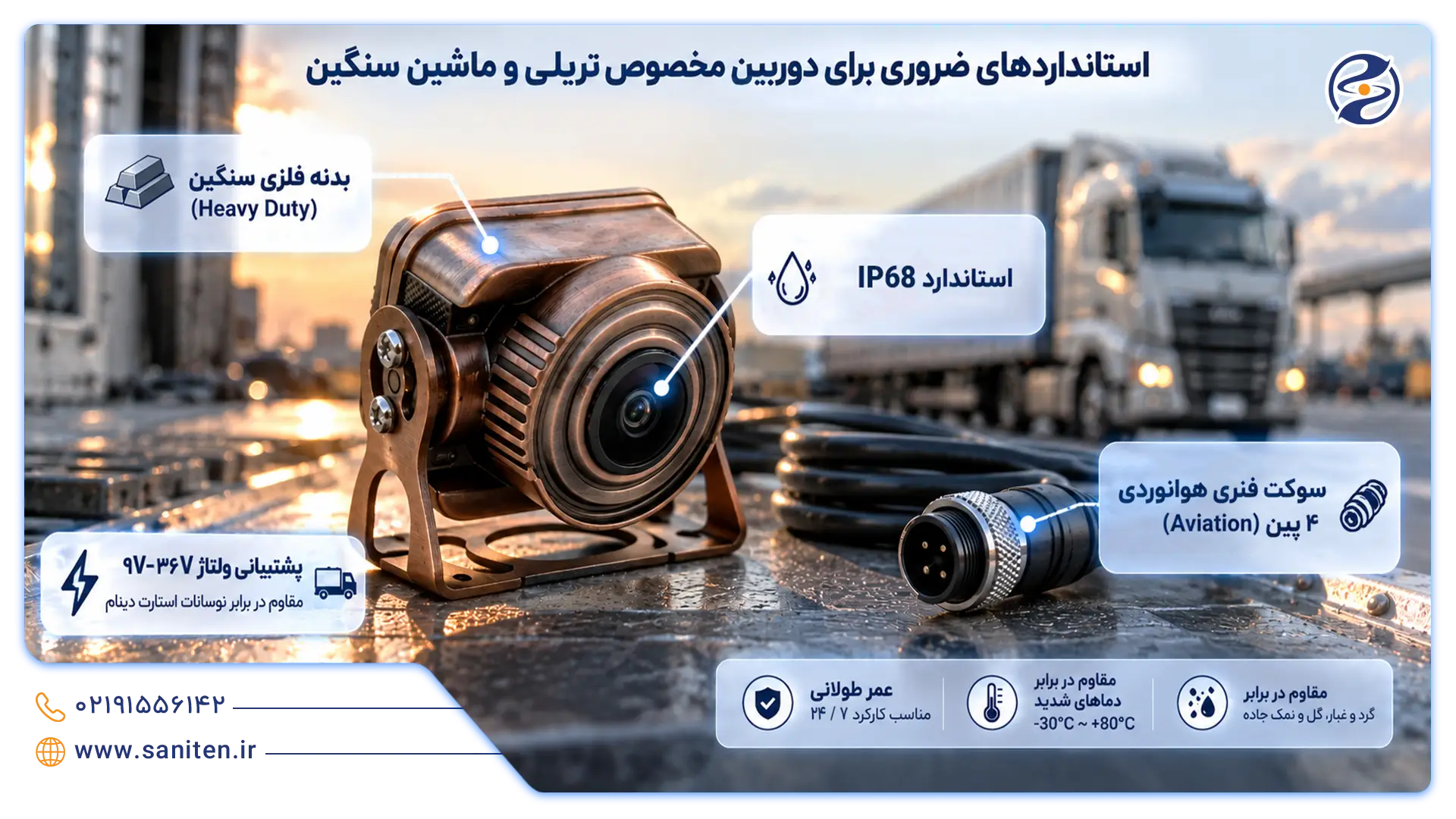

استاندارد ضدآب و ضدلرزش صنعتی (استاندارد IP68 و IP69K مخصوص شست‌وشو و جاده)

محل نصب دوربین 360 درجه کامیون در قسمت بیرونی دائما در معرض گردوغبار، باران، گل، پاشش آب و لرزش قرار دارد؛ بنابراین بدنه مقاوم بسیار مهم است. هنگام خرید دوربین 360 درجه کامیون بهتر است به استاندارد ضدآب IP68 و IP69K توجه کنید؛ این استانداردها به سطح حفاظت محفظه در برابر نفوذ عوامل خارجی مربوط هستند.

• استاندارد IEC 60529 یک استاندارد بین‌المللی برای تعیین میزان حفاظت تجهیزات و محفظه‌های آن‌ها در برابر نفوذ گردوغبار و آب است؛ کد IP68 بر اساس همین استاندارد تعریف می‌شود.
• استاندارد ISO 20653 الزامات حفاظت در برابر نفوذ آب و گردوغبار را با توجه به شرایط خاص وسایل نقلیه بررسی می‌کند و کد IP69K را برای شرایطی مانند شست‌وشوی پرفشار و دمای بالا در نظر می‌گیرد.

برای استاندارد ضدآب IP68 و IP69K بهتر است مشخصات تست و شرایط استفاده واقعی محصول را نیز از فروشنده بخواهید.

نوع اتصالات و کابل‌کشی

کابل‌کشی در تریلی یکی از قسمت‌هایی است که در نصب‌های غیراصولی بیشتر دردسر ایجاد می‌کند. فاصله کشنده تا انتهای کفی زیاد است و اتصال باید هم در برابر کشش و هم در برابر حرکت مداوم دوام بیاورد.

در این شرایط، کابل رابط سوکت هوانوردی یکی از گزینه‌های رایج برای انتقال تصویر و تغذیه در دوربین 360 درجه کامیون است. برای انتخاب کابل رابط سوکت هوانوردی به موارد زیر توجه کنید:

• تعداد پین
• نوع سیگنال
• کیفیت آب‌بندی
• طول کابل

اگر دوربین روی انتهای تریلر نصب شده باشد، کابل رابط سوکت هوانوردی باید طوری انتخاب شود که هنگام دپلاژ، امکان جداسازی سریع و بدون آسیب به سوکت وجود داشته باشد.

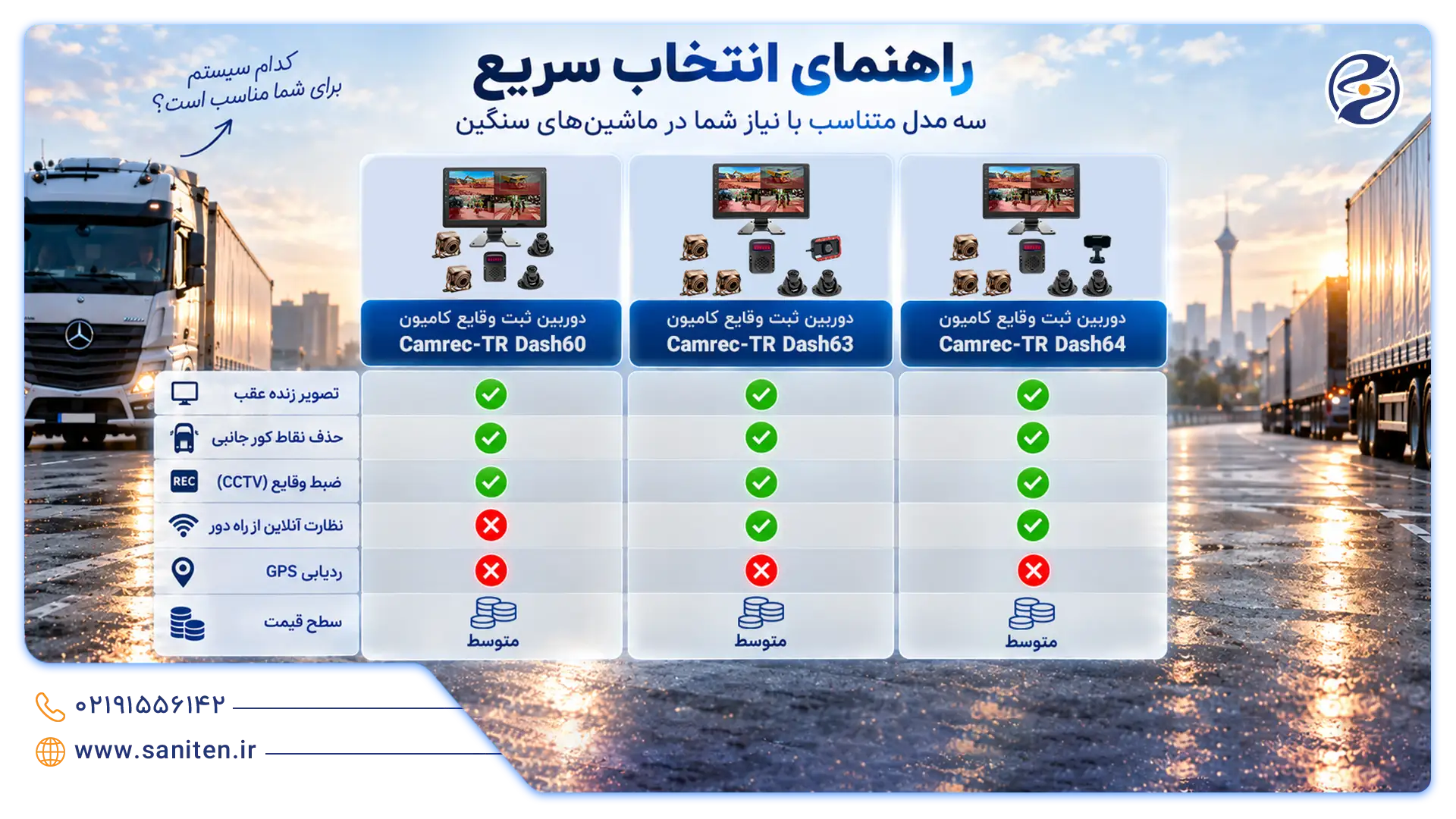

جدول مقایسه فنی انواع سیستم‌های دوربین خودرو سنگین

برای سیستم MDVR خودرو سنگین (۴ کاناله و ۸ کاناله)، تعداد کانال را بر اساس نیاز خود انتخاب کنید؛ اگر احتمال اضافه‌شدن دوربین کابین، بار، عقب یا طرفین وجود دارد، استفاده از دستگاهی با کانال‌های آزاد بهتر است. در مقابل، برای خودروی شخصی یا یک کامیون که فقط نیاز به پوشش عقب دارد، خرید سیستم MDVR خودرو سنگین ممکن است هزینه اضافه ایجاد کند.

همچنین، اگر هدف اصلی کاهش نقاط کور باشد، ترکیب دوربین جانبی و دوربین نقطه کور تریلی می‌تواند از نظر هزینه و نصب منطقی‌تر باشد.

تفاوت دوربین سواری با دوربین مخصوص کامیون و اتوبوس

ظاهر بسیاری از دوربین‌های خودرو شبیه یکدیگر است، اما شرایط کاری کامیون با سواری تفاوت اساسی دارد. طول سیم، برق خودرو، میزان لرزش و محل نصب همگی متفاوت هستند.

تفاوت مهم دوربین 360 درجه کامیون با دوربین سواری عبارت است از:

• ولتاژ: خودرو سنگین ممکن است از سیستم ۲۴ ولت استفاده کند.
• کابل: فاصله دوربین تا مانیتور یا MDVR می‌تواند بسیار بیشتر از سواری باشد.
• زاویه دید: طول و ارتفاع خودرو، انتخاب لنز عریض‌تر را مهم می‌کند.
• دید در شب: دوربین بیرونی ممکن است به IR قوی‌تر نیاز داشته باشد.
• مقاومت محیطی: محل نصب خارجی بیشتر در معرض آب، گردوغبار و ضربه قرار دارد.
• اتصال تریلر: در کامیون باید امکان جدا شدن اتصال بدون آسیب به کابل وجود داشته باشد.

عوامل موثر بر قیمت دوربین کامیون و تریلی

قیمت دوربین کامیون از یک مدل ساده دنده عقب تا یک دوربین 360 درجه کامیون یا MDVR آنلاین، اختلاف زیادی دارد. این اختلاف قیمت فقط به برند مربوط نیست و اجزای سیستم مستقیما روی قیمت اثر می‌گذارند.

مهم‌ترین عوامل موثر بر قیمت دوربین کامیون عبارت‌اند از:

• تعداد دوربین‌ها: یک پکیج دارای چهار یا شش دوربین هزینه بیشتری از یک دوربین عقب دارد.
• نوع پردازنده و چیپست: در سیستم‌های چندتصویری، پردازش هم‌زمان و Stitching به سخت‌افزار قوی‌تری نیاز دارد و هزینه بیشتر می‌شود.
• کیفیت سنسور: سنسور بهتر در نور کم، محدوده دینامیکی و جزئیات تصویر عملکرد مطلوب‌تری ارائه می‌کند اما گران‌تر است.
• تعداد کانال MDVR: قیمت دستگاه هشت کاناله نسبت به چهار کاناله بیشتر است و برای پروژه‌هایی طراحی می‌شود که تعداد ورودی بیشتری لازم دارند.
• قابلیت سیم‌کارت و GPS: اضافه شدن 4G، GPS و پلتفرم مدیریت آنلاین، هزینه سیستم را افزایش می‌دهد.
• مقاومت محیطی: بدنه و کانکتورهای مقاوم در برابر آب و گردوغبار برای دوربین بیرونی ارزش بیشتری دارند.
• تجهیزات جانبی: مانیتور، کابل، پایه، حافظه، سوکت و تجهیزات انتقال بین کشنده و تریلر نیز بخشی از هزینه نهایی هستند.

سوالات متداول

1. آیا دوربین‌های کامیون با برق 24 ولت و نوسانات دینام ماشین سنگین سازگار است؟
   بله؛ دوربین‌ها و مانیتورهای مخصوص ماشین سنگین دارای ورودی ولتاژ متغیر (معمولا ۹ تا ۳۶ ولت) و محافظ داخلی در برابر نوسانات شدید ولتاژ دینام هستند تا از سوختن مدار جلوگیری شود.
2. دوربین 360 درجه کامیون چگونه کار می‌کند و آیا روی تریلی‌های طویل قابل نصب است؟
   این سیستم از ۴ دوربین فوق‌عریض در چهار طرف خودرو استفاده می‌کند و پردازنده مرکزی تصاویر را ترکیب کرده و نمایی ۳ بعدی از بالا به راننده می‌دهد. برای تریلی‌ها از کابل‌های بلند تقویت‌شده و کالیبراسیون اختصاصی متناسب با ابعاد خودرو استفاده می‌شود.
3. دوربین کامیون سیمکارت خور چه امکانتی به مدیران ناوگان می‌دهد؟
   دوربین آنلاین ماشین سنگین امکان مشاهده زنده تصاویر داخل و خارج کابین از راه دور از طریق اینترنت 4G، شنود صدا، ردیابی موقعیت مکانی لحظه‌ای، بازبینی فیلم‌های ضبط‌شده و اعلام هشدارهای سنسور خستگی راننده را فراهم می‌کند.
4. چگونه دوربین دنده عقب را روی تریلی‌هایی که کفی آنها جدا می‌شود، متصل کنیم؟
   برای تریلی‌های مفصل‌دار، از «کابل رابط فنری هوانوردی (Trailer Spring Cable)» استفاده می‌شود که هنگام جدا کردن تریلر به سادگی و بدون قطعی سیم‌کشی سوکت آن باز و بسته می‌شود.
5. آیا دوربین‌های ماشین سنگین در کارواش و بارندگی شدید آسیب می‌بینند؟
   خیر؛ این دوربین‌ها دارای بدنه فلزی عایق‌بندی‌شده با استاندارد ضدآب IP68 و IP69K هستند و در برابر پاشش مستقیم آب پرفشار، گل‌ولای و گرد و غبار کاملا مقاومند.
