راهبند ضد انتحاری [ضد تروریستی]

زمانی که بخواهید از ورود اجباری یک خودروی سنگین به پالایشگاه، فرودگاه، مرکز نظامی، سفارتخانه یا مرکز داده جلوگیری کنید، یک راهبند معمولی پاسخگوی نیاز امنیتی پروژه نخواهد بود. در چنین محیطی، سیستم باید بتواند انرژی برخورد را به سازه و فونداسیون منتقل کرده، مسیر خودرو را مسدود کند و در عین حال پس از هر بار باز و بسته شدن، عملکرد قابل کنترل و مطمئنی داشته باشد. راهبند ضد انتحاری برای همین منظور طراحی شده است. این تجهیزات در گروه Vehicle Security Barrier یا VSB قرار می‌گیرند و انتخاب آن‌ها فقط با نگاه کردن به ضخامت ورق یا قدرت موتور انجام نمی‌شود. در این راهنما مشخصات فنی و عوامل موثر بر خرید و قیمت راهبند ضد تروریستی را بررسی می‌کنیم تا بتوانید گزینه مناسبی را انتخاب کنید.

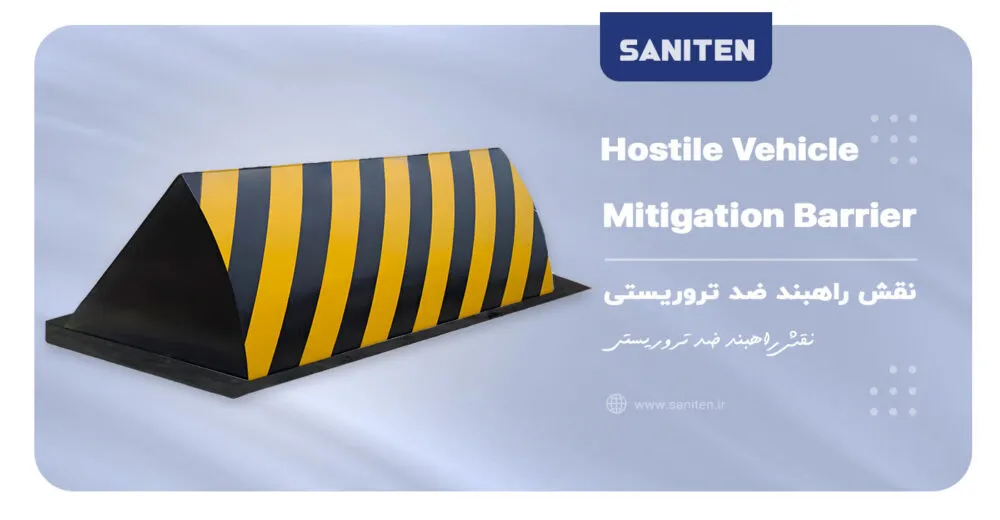

راهبند ضد تروریستی چیست و چه تفاوتی با راهبندهای معمولی دارد؟

راهبندهای معمولی بیشتر برای کنترل تردد خودرو طراحی شده‌اند. بوم راهبند می‌تواند ورود یک خودرو را متوقف کند، اما برای تحمل برخورد مستقیم یک کامیون با سرعت بالا ساخته نشده است. در مقابل، یک راهبند امنیتی ضد خودرو باید مانند یک سازه مقاوم در برابر ضربه عمل کند. صفحه یا تیغه فولادی، شاسی، اتصالات و فونداسیون، همه با هم انرژی برخورد را جذب و منتقل می‌کنند. بنابراین، اگر فقط خود یونیت فولادی را بررسی کنید، تصویر کاملی از عملکرد سیستم به دست نمی‌آورید.

استانداردهای Crash Test نیز دقیقا به همین موضوع توجه دارند. طبق توضیحات ASTM درباره استاندارد F2656، تست برخورد برای تعیین میزان نفوذ خودرو در یک راهبند انتحاری انجام می‌شود؛ اما نتیجه تست به تنهایی تضمین نمی‌کند که همان راهبند نظامی در هر نوع زمین یا شرایط متفاوت دقیقا همان عملکرد را داشته باشد.

این نکته برای پروژه‌های حساس اهمیت زیادی دارد. اگر یک راهبند امنیتی گواهی تست داشته باشد، باید مشخص شود چه خودرویی، با چه جرم و سرعتی، در چه شرایطی و با چه میزان نفوذی آزمایش شده است.

استانداردهای بین المللی برخورد (Crash Test Standards)

عملکرد راهبند های ضد تروریستی را نمی‌توان فقط از روی ظاهر، ضخامت فولاد یا قدرت جک هیدرولیک قضاوت کرد. در پروژه‌هایی که یک راهبند انتحاری باید در برابر برخورد خودروی سنگین مقاومت کند، نتیجه تست تصادف و شرایط انجام آن اهمیت زیادی دارد. استانداردهای Crash Test مشخص می‌کنند که مانع در برابر یک خودروی مشخص با جرم و سرعت مشخص چه عملکردی داشته و خودرو پس از برخورد چه میزان نفوذ ایجاد کرده است.

استانداردهای ASTM F2656، PAS 68 و رتبه بندی K12/M50

PAS 68 یک مشخصه فنی بریتانیایی برای ارزیابی راهبند امنیتی خودرو بوده است. BSI توضیح می‌دهد که PAS 68 عملکرد VSB و فونداسیون آن را در برابر یک برخورد افقی بررسی می‌کند و برای تعیین طبقه‌بندی عملکرد، روش‌های مختلفی از جمله تست برخورد خودرو را در نظر می‌گیرد. نسخه‌های PAS 68 اکنون وضعیت Withdrawn دارند و استانداردهای جدیدتری مانند ISO 22343 جای آن‌ها را در چارچوب بین‌المللی گرفته‌اند.

برای مثال، اگر تامین‌کننده یک راهبند ضد انتحاری را با عنوان مقاوم در برابر خودروی 7.5 تنی معرفی کند، همین عبارت برای تصمیم‌گیری کافی نیست. باید مشخص شود خودرو با چه سرعتی به مانع برخورد کرده، تست طبق کدام استاندارد انجام شده، میزان نفوذ خودرو چقدر بوده و آیا تست مربوط به همان مدل و ساختار فونداسیون است یا خیر.

انواع راهبند ضد تروریستی بر اساس نحوه نصب و مکانیزم عملکرد

در پروژه‌های امنیتی، انواع راهبند از نظر ساختار، روش نصب و نحوه توقف خودرو تفاوت دارند و نمی‌توان یک مدل را برای همه ورودی‌ها استفاده کرد. انتخاب مدل باید با توجه به وضعیت محل نصب، سطح تهدید و فضای موجود برای اجرای سازه انجام شود. در ورودی‌هایی که هدف اصلی کنترل تردد است و به مقاومت در برابر برخورد خودروهای سنگین نیاز نیست، راهکارهایی مانند راهبند آکاردئونی نیز می‌توانند مطرح باشند؛ اما این تجهیزات را نباید از نظر سطح مقاومت با راهبند های ضد تروریستی یکسان دانست.

راهبند دفنی

راهبند دفنی در فونداسیونی عمیق داخل زمین قرار می‌گیرد و برای پروژه‌هایی مناسب است که امکان گودبرداری و اجرای زیرسازی وجود دارد.

مهم‌ترین ملاحظات نصب:

• اجرای فونداسیون مطابق نقشه سازنده
• پیش‌بینی فضای کافی برای شاسی و مکانیزم حرکتی
• اجرای آرماتوربندی و بتن مسلح متناسب با طراحی
• پیش‌بینی مسیر کابل‌کشی و زهکشی
• بررسی وضعیت آب زیرزمینی پیش از کندن چاهک

در پروژه‌های جدید، بهتر است این موارد از ابتدا در نقشه‌های عمرانی در نظر گرفته شوند. در غیر این صورت، هزینه عملیات عمرانی می‌تواند بخش قابل توجهی از قیمت راهبند دفنی را تشکیل دهد.

راهبند کف خواب و کم عمق

راهبند کف خواب یا مدل Shallow Mount زمانی مورد توجه قرار می‌گیرد که اجرای فونداسیون عمیق به دلیل وجود تأسیسات زیرزمینی دشوار باشد.

پیش از انتخاب راهبند کف خواب، این موارد را بررسی کنید:

• عمق قابل دسترس برای نصب
• محل عبور کابل‌های برق
• مسیر لوله‌های آب و تأسیسات زیر زمینی
• ارتفاع و شرایط کف مسیر
• روش انتقال نیرو به فونداسیون

عمق کمتر راهبند کف خواب به معنی حذف الزامات سازه‌ای نیست؛ بلکه طراحی شاسی، اتصالات و نحوه انتقال نیرو اهمیت بیشتری پیدا می‌کند.

راهبند نیزه ای و تایر کیلر (Tire Killer)

راهبند نیزه ای با تیغه‌ها یا دندانه‌های فلزی، لاستیک خودرو را هدف قرار می‌دهد. مد‌ل‌های تایر کیلر معمولا برای ورودی‌هایی کاربرد دارند که مسیر حرکت خودرو یک طرفه است و مجموعه می‌خواهد عبور خودرو از جهت مخالف را غیرممکن یا بسیار دشوار کند.

با این حال، راهبند تایر کیلر را نباید با یک مانع امنیتی سنگین که برای توقف خودرو طراحی شده یکسان دانست. کاربرد، سطح تهدید و استاندارد مورد نیاز این دو سیستم می‌تواند متفاوت باشد.

راهبندهای زمینی

بولارد امنیتی یک ستون متحرک است که از داخل زمین بالا می‌آید و مسیر خودرو را محدود می‌کند. این سیستم برای ورودی‌هایی که نیاز به حفظ عرض عبور یا کنترل چند مسیر دارند، گزینه قابل بررسی است. تفاوت اصلی بولارد با بلوکر صفحه‌ای در هندسه سازه است. در راهبند زمینی صفحه یا تیغه سطح وسیع‌تری از مسیر را می‌بندد، اما بولاردها معمولا به صورت چند ستون در عرض ورودی نصب می‌شوند. برای ورودی‌هایی که به جای تیغه یکپارچه به ستون‌های متحرک نیاز دارند، راهبند بولارد می‌تواند ساختار متفاوتی برای کنترل مسیر خودرو ایجاد کند.

همچنین در محیط‌هایی که نیاز به کنترل همزمان خودرو و بازرسی سرنشین یا زیر خودرو وجود دارد، می‌توان از ترکیب موانع امنیتی استفاده کرد. ترکیب راهبند زمینی با تجهیزاتی مانند پلاکخوان و اسکنر بازرسی زیر خودرو می‌تواند گزینه مناسبی باشد و لایه امنیتی دقیق تری به کنترل ورودی اضافه می‌کند.

مشخصات فنی، سیستم هیدرولیک و قابلیت بازشوی اضطراری EFO

سیستم هیدرولیک و محرک راهبند ضد تروریستی

در مدل‌های سنگین، سیستم محرک باید بتواند وزن سازه و نیروهای وارد بر مکانیزم را مدیریت کند. بسیاری از موانع صنعتی از سیستم هیدرولیک پیستونی استفاده می‌کنند.

اجزای اصلی یونیت هیدرولیک صنعتی عبارت‌اند از:

• پمپ
• موتور
• مخزن روغن
• شیرهای کنترلی
• تجهیزات حفاظتی
• جک یا پیستون هیدرولیکی

ظرفیت این مجموعه باید با وزن، ابعاد و مشخصات حرکتی بلوکر هماهنگ باشد.

قابلیت EFO و سرعت عملکرد اضطراری

سرعت حرکت هم موضوع مهم دیگری است. برای ورودی‌های حساس، ممکن است پروژه به قابلیت EFO – Emergency Fast Operation نیاز داشته باشد تا تیغه در شرایط اضطراری با سرعت بیشتری به وضعیت عملیاتی برسد.

برای برخی مدل‌های راهبند نظامی زمان کمتر از 1.5 ثانیه اعلام می‌شود، اما این عدد را نباید به همه محصولات تعمیم داد. سرعت واقعی به عواملی مانند موارد زیر بستگی دارد:

• وزن تیغه
• طول مسیر حرکت
• طراحی سیستم هیدرولیک
• ظرفیت یونیت محرک
• مشخصات اعلام‌شده توسط سازنده

سیستم کنترل و تجهیزات ایمنی راهبند دفنی

سیستم کنترل نیز فقط به یک ریموت محدود نمی‌شود. بسته به سطح امنیت مکان، امکان اتصال آن به تجهیزات مختلف وجود دارد:

عملکرد راهبند ضد انتحاری هنگام قطع برق

در زمان قطع برق هم باید تکلیف سیستم مشخص باشد. برخی مدل‌ها امکان پایین‌آوردن یا آزادسازی مکانیزم را به صورت دستی یا با سیستم اضطراری فراهم می‌کنند. این قابلیت در پروژه‌های حیاتی باید در مشخصات فنی قرارداد ثبت گردد، نه اینکه به توضیح شفاهی فروشنده اکتفا شود.

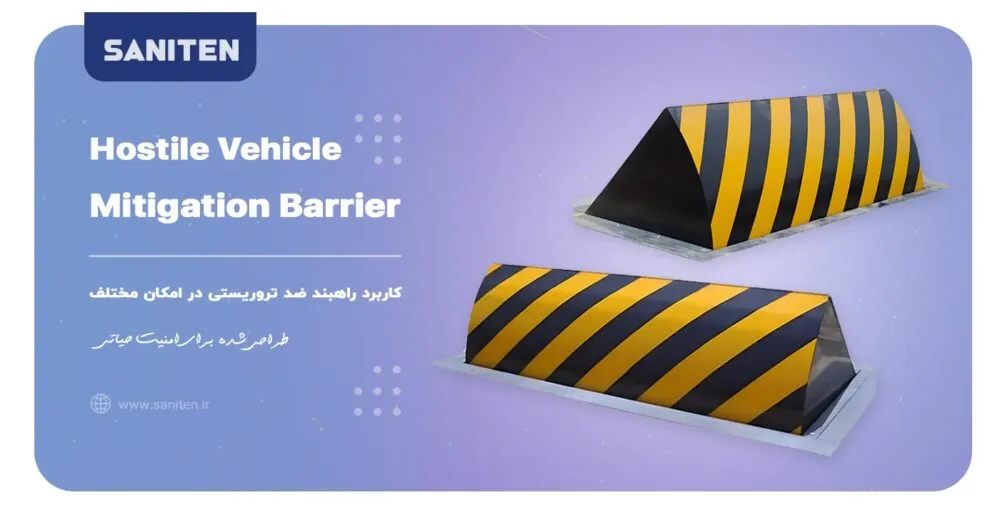

کاربردهای اصلی راهبند امنیتی و نظامی در مراکز حیاتی

راهبند نظامی و مدل‌های سنگین ضد خودرو معمولا در ورودی‌هایی نصب می‌شوند که احتمال حمله با خودرو یا ورود اجباری وجود دارد:

1. ورودی پادگان‌ها و مراکز نظامی
2. سفارتخانه‌ها و مراکز دیپلماتیک
3. فرودگاه‌ها و پایانه‌های مسافربری
4. پالایشگاه‌ها و مجتمع‌های پتروشیمی
5. بنادر و مناطق عملیاتی
6. مراکز داده و ساختمان‌های دارای زیرساخت حیاتی
7. سازمان‌ها و مراکز دولتی
8. ورودی سایت‌های صنعتی و پروژه‌های زیرساختی

در چنین محیط‌هایی، راهبند های ضد تروریستی بخشی از یک سیستم چندلایه هستند. دوربین، کنترل تردد، گیت، بولارد، تجهیزات بازرسی و نگهبانی می‌توانند در کنار مانع خودرو کار کنند. در ورودی‌های کوچک‌تر یا نقاطی که بررسی سریع قسمت زیرین خودرو اهمیت دارد، آینه بازرسی زیر خودرو می‌تواند در کنار تجهیزات کنترل تردد برای بررسی بخش‌های قابل مشاهده زیر خودرو استفاده شود.

بررسی فاکتورهای تعیین‌کننده قیمت راهبند ضد تروریستی

ابعاد سازه، عرض مسیر، نوع فولاد، سیستم هیدرولیک، تجهیزات کنترلی و حتی هزینه اجرای فونداسیون می‌توانند رقم نهایی پروژه را تغییر دهند. برای مثال، قیمت راهبند زمینی با سایر انواع مدل‌ها متفاوت است. برای استعلام دقیق، باید عوامل زیر را در نظر بگیرید:

ابعاد، عرض مسدودکننده و ضخامت ورق‌های فولادی

عرض مسیر مستقیما روی ابعاد سازه و قیمت راهبند زمینی و سایر مدل‌ها اثر می‌گذارد. یک بلوکر با عرض 2 متر با مدلی که باید 6 متر مسیر را مسدود کند، قیمت یکسانی ندارد. ضخامت و نوع فولاد، وزن تیغه، نوع شاسی، کیفیت جوشکاری، پوشش ضدخوردگی و پوشش‌های ضدسایش نیز روی قیمت اثر می‌گذارند.

متعلقات کنترلی، سنسورهای ایمنی و زهکشی فونداسیون

قیمت راهبند ضد تروریستی را بدون مشخص‌کردن تجهیزات جانبی نمی‌توان به طور دقیق بیان کرد. تابلو فرمان، سنسور ایمنی، چراغ هشدار، لوپ دتکتور، کنترل از راه دور، اینترفیس اتاق کنترل و تجهیزات ارتباطی هر کدام هزینه جداگانه دارند. همچنین، در قیمت راهبند دفنی، وضعیت آب زیرزمینی و امکان ورود آب به چاهک نیز اهمیت دارد. بستر زهکشی باید بتواند آب باران و آب شست وشو را از محفظه زیرزمینی خارج کند. اگر این بخش درست طراحی نشود، تجمع آب می‌تواند عمر قطعات هیدرولیک و الکتریکی را کاهش دهد.

الزامات مهندسی نصب، زیرسازی و نگهداری دوره‌ای

نصب مانع امنیتی سنگین یک عملیات صرفا مکانیکی نیست. فونداسیون باید مطابق نقشه سازنده اجرا شود و ابعاد آن با ظرفیت سازه و نیروهای وارده هماهنگ باشد. در قیمت راهبند دفنی، عمق فونداسیون، کیفیت بتن مسلح، آرماتوربندی، محل انکربولت‌ها و تراز نهایی سطح اهمیت دارند. اجرای شیب‌بندی مناسب و پیش‌بینی مسیر تخلیه آب نیز باید همزمان با عملیات عمرانی انجام شود.

هزینه بررسی دوره‌ای پس نصب را نیز در نظر بگیرید. سطح روغن هیدرولیک، نشتی، وضعیت شیلنگ‌ها، عملکرد سنسورها، اتصالات الکتریکی، چراغ هشدار و حرکت کامل تیغه باید طبق برنامه نگهداری بررسی شوند.

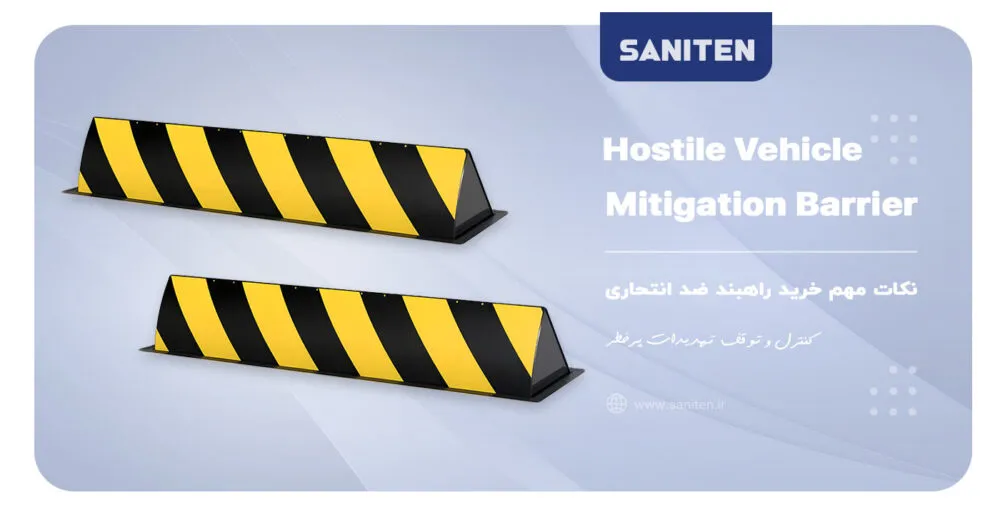

راهنمای استعلام پیش فاکتور و سفارش‌سازی راهبند انتحاری

استعلام قیمت راهبند ضد انتحاری زمانی نتیجه قابل اتکایی دارد که تامین‌کننده مشخصات واقعی محل نصب و سطح حفاظت مورد نیاز را بداند. قیمت یک مدل آماده را نمی‌توان بدون در نظر گرفتن عرض مسیر، نوع نصب، شرایط فونداسیون و تجهیزات جانبی به عنوان قیمت نهایی پروژه در نظر گرفت.

1. در مرحله اول، عرض ورودی و فضای موجود برای نصب مشخص می‌شود.
2. سپس باید مشخص شود امکان اجرای فونداسیون عمیق وجود دارد یا مسیر زیرزمینی با کابل، لوله یا تاسیسات دیگر محدودیت ایجاد می‌کند. این اطلاعات تعیین می‌کنند که راهبند انتحاری دفنی، مدل کم عمق یا راهبند کف خواب گزینه مناسب‌تری است.
3. نوع تهدید نیز باید در استعلام مشخص باشد. وزن خودرو، سرعت احتمالی برخورد و سطح مقاومت مورد انتظار روی انتخاب مدل و مشخصات سازه اثر دارند.
4. اگر پروژه به استاندارد مشخصی مانند ASTM F2656 نیاز دارد، گزارش تست مرتبط با همان مدل نیز باید از تامین‌کننده درخواست شود.
5. پس از مشخص‌شدن مدل، مواردی مانند عرض مسدودکننده، ضخامت و نوع فولاد، سیستم هیدرولیک پیستونی، قابلیت EFO، تابلو فرمان، سنسورهای ایمنی، لوپ دتکتور، چراغ هشدار و سیستم تخلیه آب در پیش فاکتور مشخص می‌شوند.
6. هزینه اجرای فونداسیون و بستر زهکشی نیز باید جداگانه یا به صورت شفاف در پیشنهاد قیمت درج شود.

برای سفارش‌سازی پروژه‌های حساس، نقشه محل نصب و مشخصات فنی باید قبل از ساخت تایید شوند. در زمان دریافت پیش فاکتور نیز فقط مبلغ نهایی را بررسی نکنید؛ دیتاشیت فنی، نقشه فونداسیون، گزارش تست برخورد، زمان تحویل، گارانتی، خدمات پس از فروش و تامین قطعات را هم در پیشنهاد تامین‌کننده مدنظر قرار بدهید.

سوالات متداول (FAQ)

تفاوت اصلی راهبند ضد انتحاری دفنی با مدل کف خواب در چیست؟

راهبند انتحاری دفنی نیازمند گودبرداری عمیق (حدود ۱ تا ۱.۵ متر) بوده و بالاترین درجه بازدارندگی (K12) را فراهم می‌کند؛ در حالی که راهبند کف خواب یا کم‌عمق به گودبرداری بسیار کمی نیاز دارد و برای پل‌ها یا محوطه‌های دارای تاسیسات زیرزمینی ایده‌آل است.

سیستم بازشوی سریع اضطراری (EFO) چیست و چقدر زمان می‌برد؟

سیستم EFO یک مخزن ذخیره فشار اضطراری است که در شرایط خطر، بدون نیاز به استارت کامل الکتروموتور، تیغه فولادی را در زمانی بین ۱ الی ۱.۵ ثانیه فعال کرده و مسیر را می‌بندد.

قیمت راهبند ضد تروریستی چگونه محاسبه می‌شود؟

قیمت بر اساس فاکتورهایی نظیر ابعاد بازدارنده (عرض و ارتفاع)، گرید فولاد مصرفی، استاندارد تست برخورد (Crash Rating)، توان پاورپک هیدرولیک و تجهیزات سفارشی (مانند EFO و چراغ‌های هشدار LED) تعیین می‌گردد.

آیا راهبند نیزه‌ای (تایر کیلر) برای مقاصد ضد انتحاری کافی است؟

خیر؛ راهبند تایر کیلر برای پنچر کردن لاستیک و مهار خودرو با سرعت پایین در گیت‌های یک‌طرفه طراحی شده‌اند، اما برای متوقف کردن آنی خودروهای سنگین با سرعت بالا، الزامی است از راهبندهای بلوکر ضدانتحاری هیدرولیک استفاده شود.
