بررسی دوربین های شلنگی (آندوسکوپی صنعتی)

وقتی خرابی یا گرفتگی در نقطه‌ای اتفاق می‌افتد که با چشم دیده نمی‌شود، باز کردن قطعات همیشه بهترین راه‌حل نیست. دوربین شلنگی یا آندوسکوپی با یک پروب باریک و دوربین کوچک، امکان مشاهده داخل لوله، موتور، داکت، سقف کاذب و فضاهای محدود را فراهم می‌کنند. اما هنگام انتخاب، فقط به کیفیت تصویر یا قیمت دوربین شلنگی توجه نکنید؛ قطر لنز، طول و نوع کابل، فاصله کانونی، مقاومت در برابر آب و نحوه نمایش تصویر، مستقیما روی کارایی این دوربین اثر دارند.

دوربین آندوسکوپی شلنگی چیست و چه کاربردی دارد؟

دوربین آندوسکوپی صنعتی یا Borescope یک ابزار بازرسی تصویری است که دوربین و منبع نور را در انتهای یک پروب باریک قرار می‌دهد. تصویر از طریق کابل به نمایشگر، تلفن همراه یا رایانه منتقل می‌شود و کاربر می‌تواند بخش‌هایی را ببیند که دسترسی مستقیم به آن‌ها دشوار یا غیرممکن است.

در بسیاری از پروژه‌ها، استفاده از دوربین بازرسی لوله به جای باز کردن دیوار، کف، موتور یا مسیر تأسیسات، زمان عیب‌یابی و میزان عملیات تخریبی را کاهش می‌دهد. در حالت کلی، دوربین شلنگی صنعتی برای موارد زیر کاربرد دارد:

• تعمیرات خودرو
• تأسیسات
• خطوط لوله
• فاضلاب
• سیستم‌های تهویه
• بازرسی تجهیزات

با این حال، یک نکته مهم در هنگام خرید وجود دارد: دوربین بازرسی لوله برای دیدن جزئیات در فاصله نزدیک ساخته شده است، نه مشاهده اجسام در فاصله دور. بسته به طراحی لنز، عمق میدان دید دوربین شلنگی چاه ممکن است در محدوده چند سانتی‌متر باشد؛ بنابراین اگر هدف شما بررسی یک نقطه در فاصله زیاد است، صرفا افزایش طول کابل مشکل را حل نمی‌کند.

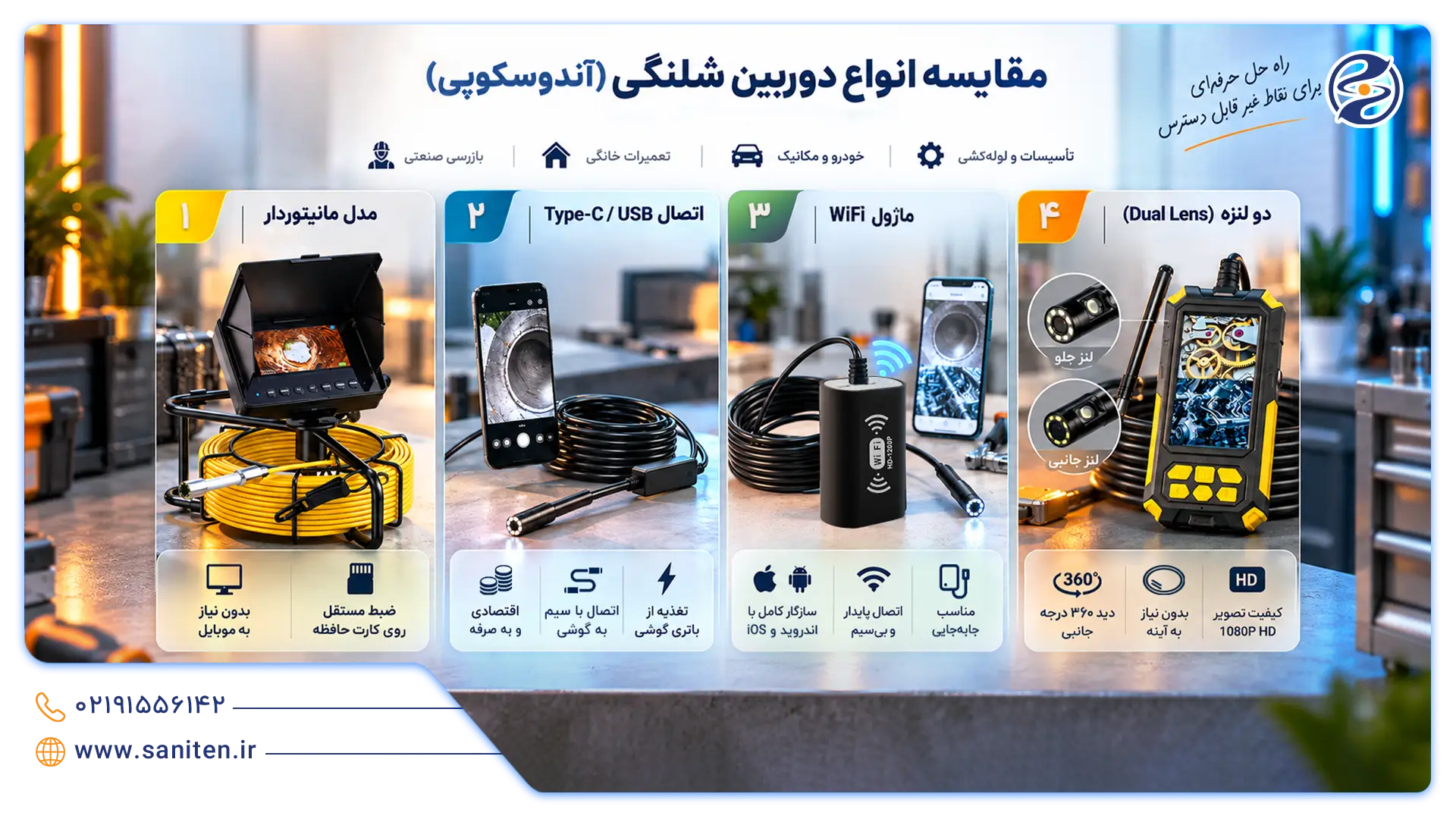

انواع دوربین شلنگی در بازار براساس ساختار و نحوه اتصال

انتخاب بین مدل‌های مختلف دوربین بازرسی چاه و لوله، بیشتر از آنکه به ظاهر دستگاه مربوط باشد، به محل استفاده و شیوه کار شما بستگی دارد. انواع دوربین آندوسکوپی صنعتی را می‌توان از نظر نمایش تصویر و ساختار پروب به چند گروه تقسیم کرد:

دوربین آندوسکوپی صنعتی مانیتوردار (بدون نیاز به موبایل و کامپیوتر)

دوربین شلنگی مانیتوردار، نمایشگر مستقلی دارد و برای تکنسین‌هایی مناسب است که نمی‌خواهند هنگام بازرسی به تلفن همراه وابسته باشند. بسیاری از مدل‌های حرفه‌ای دوربین آندوسکوپی صنعتی مانیتوردار از نمایشگر LCD/IPS استفاده می‌کنند و امکان ضبط عکس و ویدئو روی کارت حافظه را دارند.

همچنین در یک دوربین مانیتوردار کنترل نور LED، زوم دیجیتال، چرخش تصویر و ضبط از طریق کلیدهای روی دستگاه انجام می‌شود. این ساختار برای محیط‌های کارگاهی و پروژه‌هایی که بازرسی به‌ صورت مداوم انجام می‌شود، کاربردی‌تر است.

مزایای دوربین آندوسکوپی مانیتوردار:

• نمایش تصویر بدون نصب اپلیکیشن
• مناسب برای استفاده طولانی و حرفه‌ای
• کنترل ساده‌تر هنگام کار
• امکان ثبت تصویر و ویدئو در مدل‌های مجهز
• کاهش وابستگی به گوشی یا لپ‌تاپ

نکته: این مدل‌ها ابعاد بزرگ‌تری از مدل‌های موبایلی دارد و قیمت آنها نیز با توجه به نمایشگر، باتری، طول کابل و کیفیت سنسور افزایش پیدا می‌کند.

دوربین آندوسکوپی دو لنز (دید جانبی)

دوربین‌های دولنز، یک لنز رو به جلو و یک لنز دیگر برای مشاهده زاویه جانبی/کناری دارند. زمانی که بررسی روبه‌روی نوک پروب کافی نباشد، انتخاب دوربین شلنگی دولنزه راهکار مناسبی است.

برای مثال، هنگام استفاده از لنز دوربین آندوسکوپی کیفیت بالا در داخل یک لوله، ممکن است ایراد اصلی روی دیواره قرار داشته باشد. در مدل تک‌لنز، برای پیدا کردن این نقطه باید پروب را بارها بچرخانید؛ اما لنز جانبی می‌تواند دید بهتری از اطراف ایجاد کند.

دوربین آندوسگوپی متصل به موبایل یا لپ‌تاپ

دوربین شلنگی چاه یا لوله با اتصال مستقیم به گوشی یا رایانه، برای کاربرانی ساخته شده‌اند که یک ابزار سبک و قابل‌حمل می‌خواهند. خرید دوربین آندوسکوپی صنعتی از این نوع می‌تواند برای بررسی‌های سبک خودرو، تجهیزات خانگی و فضاهای محدود گزینه مناسبی باشد.

اگر هدف شما خرید دوربین لوله ای برای استفاده‌های متناوب است، مدل موبایلی می‌تواند انتخاب اقتصادی‌تری باشد. با این حال، باید سازگاری اتصال را بررسی کنید. پورت Type-C در بسیاری از گوشی‌ها و لپ‌تاپ‌های جدید استفاده می‌شود، اما وجود یک کانکتور به ‌تنهایی به معنای سازگاری کامل نیست و باید سیستم‌عامل و نرم‌افزار مورد نیاز دستگاه نیز بررسی شود.

دوربین شلنگی وایرلس (Wi-Fi)

در دوربین شلنگی با اتصال WiFi، تصویر دوربین از طریق یک ماژول بی‌سیم به تلفن همراه منتقل می‌شود. کاربر با اتصال گوشی به شبکه ایجادشده توسط دستگاه و اجرای اپلیکیشن مربوط، تصویر را مشاهده می‌کند.

این مدل دوربین آندوسکوپی حرفه ای زمانی مفید است که اتصال فیزیکی به گوشی محدودیت ایجاد می‌کند. برای مثال، هنگام بررسی موتور خودرو یا مسیرهای تأسیساتی، نبود کابل اتصال بین پروب و گوشی، آزادی حرکت بیشتری به وجود می‌آورد.

در زمان خرید، موارد زیر را بررسی کنید:

• کیفیت تصویر
• محدوده ارتباط بی‌سیم
• سازگاری اپلیکیشن با Android
• سازگاری اپلیکیشن با iOS

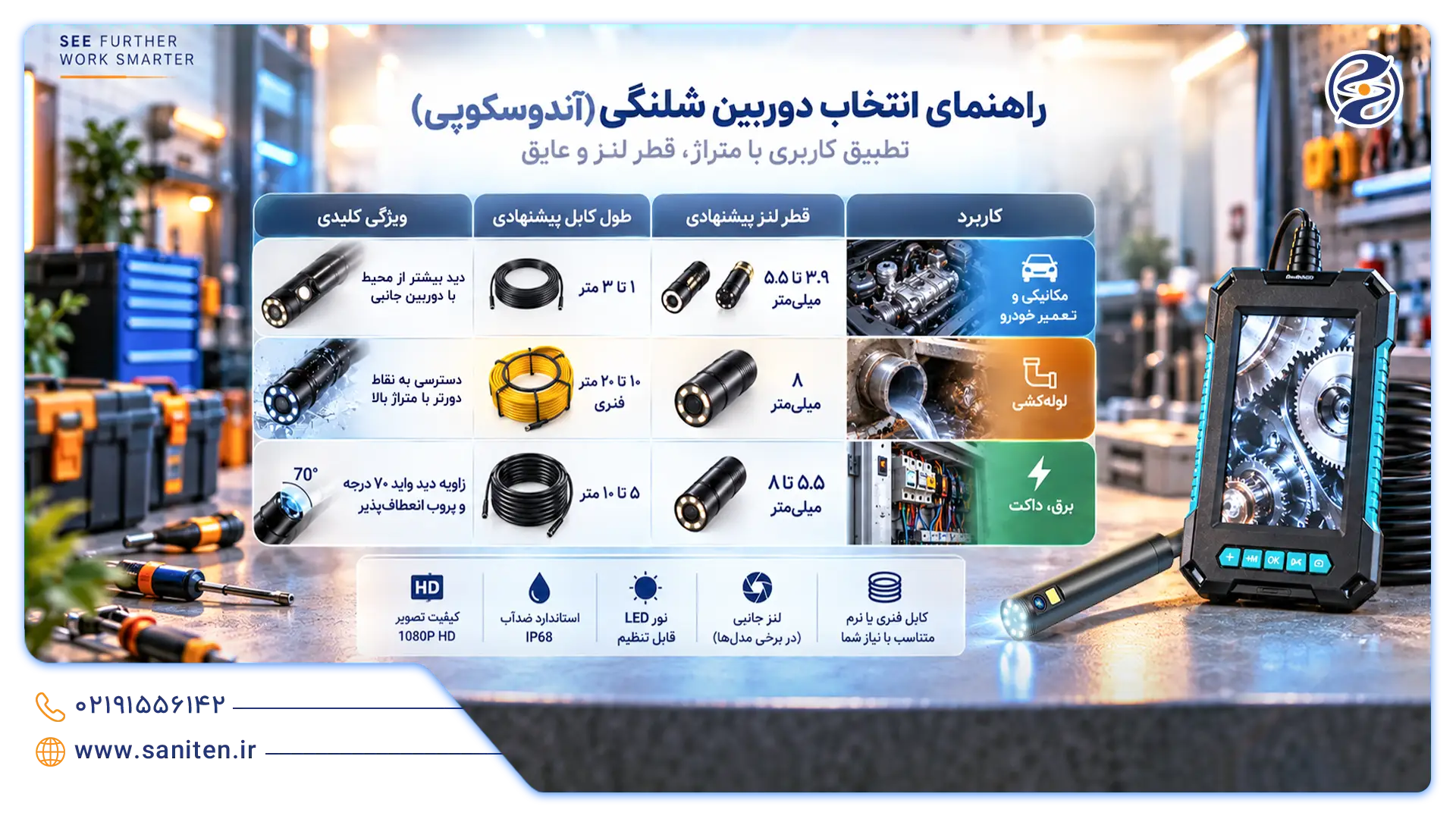

راهنمای خرید دوربین شلنگی بر اساس نوع کاربری

بهترین روش برای خرید دوربین لوله ای این است که ابتدا محیط بازرسی را مشخص کرده و سپس مشخصات فنی را انتخاب کنید:

دوربین بازرسی چاه و لوله‌کشی

یکی از پارامترهای مهم در دوربین شلنگی چاه، طول کابل یکی از اولین مشخصاتی است که باید بررسی شود. دوربین شلنگی برای چاه با کابل کوتاه برای لوله‌های داخلی یا فضاهای محدود مناسب است؛ اما در چاه و مسیرهای طولانی به کابل ۱۰، ۲۰ یا حتی ۳۰ متری نیاز دارید.

در چنین کاربردی، دوربین بازرسی چاه باید در برابر تماس با آب و رطوبت مقاومت کافی داشته باشد. دوربین شلنگی برای چاه بهتر است دارای پروب و اتصالاتی با سطح حفاظت مناسب باشد؛ در مدل‌هایی که سازنده IP68 را اعلام کرده است، شرایط آزمون و محدوده کاربرد ادعاشده را نیز بررسی کنید.

IP67 و IP68 به معنای کاملا ضدآب نیست؛ استاندارد IEC 60529، درجات حفاظت محفظه تجهیزات در برابر نفوذ اجسام جامد و آب را طبقه‌بندی می‌کند. جزئیات هر سطح حفاظت به شرایط آزمون مربوط است.

همچنین، در دوربین شلنگی چاه نوع کابل اهمیت زیادی دارد. اگر کابل بیش از حد نرم باشد، در مسیرهای عمودی یا طولانی ممکن است هنگام هل دادن خم شده و کنترل نوک دوربین دشوار شود.

دوربین آندوسکوپی مکانیکی

در تعمیرات خودرو، قطر پروب گاهی از طول کابل مهم‌تر است. فضاهای زیر ممکن است اجازه ورود یک دوربین بزرگ‌تر را ندهند:

• اطراف شمع
• سیلندر
• سوپاپ
• بخش‌هایی از موتور
• اجزای داخل کاپوت

به همین دلیل، مدل‌های دارای قطر ۳.۹ تا ۵.۵ میلی‌متر آزادی عمل بیشتری دارند. دوربین شلنگی زمانی ارزش خرید دارد که وضوح تصویر، نوردهی و قطر لنز با محل بازرسی هماهنگ باشند.

در انتخاب دوربین آندوسکوپی ضد آب برای محیط خودرو نیز نباید فقط آب را در نظر بگیرید؛

• تماس با روغن
• گریس
• سوخت (بنزین یا گازوئیل)
• مواد شیمیایی

عبارت ضدآب لزوما به معنی مقاومت در برابر تمام سیالات صنعتی نیست.

دوربین بازرسی تاسیسات برقی، داکت و سقث کاذب

در تأسیسات برق و HVAC، مشکل اصلی پیدا کردن مسیر سیم، محل اتصال یا مانع در فضای بسته است. در این کاربرد، دوربین باید قابلیت هدایت مناسب را داشته باشد. دوربین شلنگی صنعتی با کابل قابل هدایت و نور LED قابل تنظیم برای چنین فضاهایی مناسب‌تر است.

برای مسیرهای نسبتا مستقیم، کابل بلند می‌تواند مفید باشد؛ اما اگر مسیر پیچ‌وخم زیادی دارد، قطر و انعطاف پروب اهمیت بیشتری پیدا می‌کند.

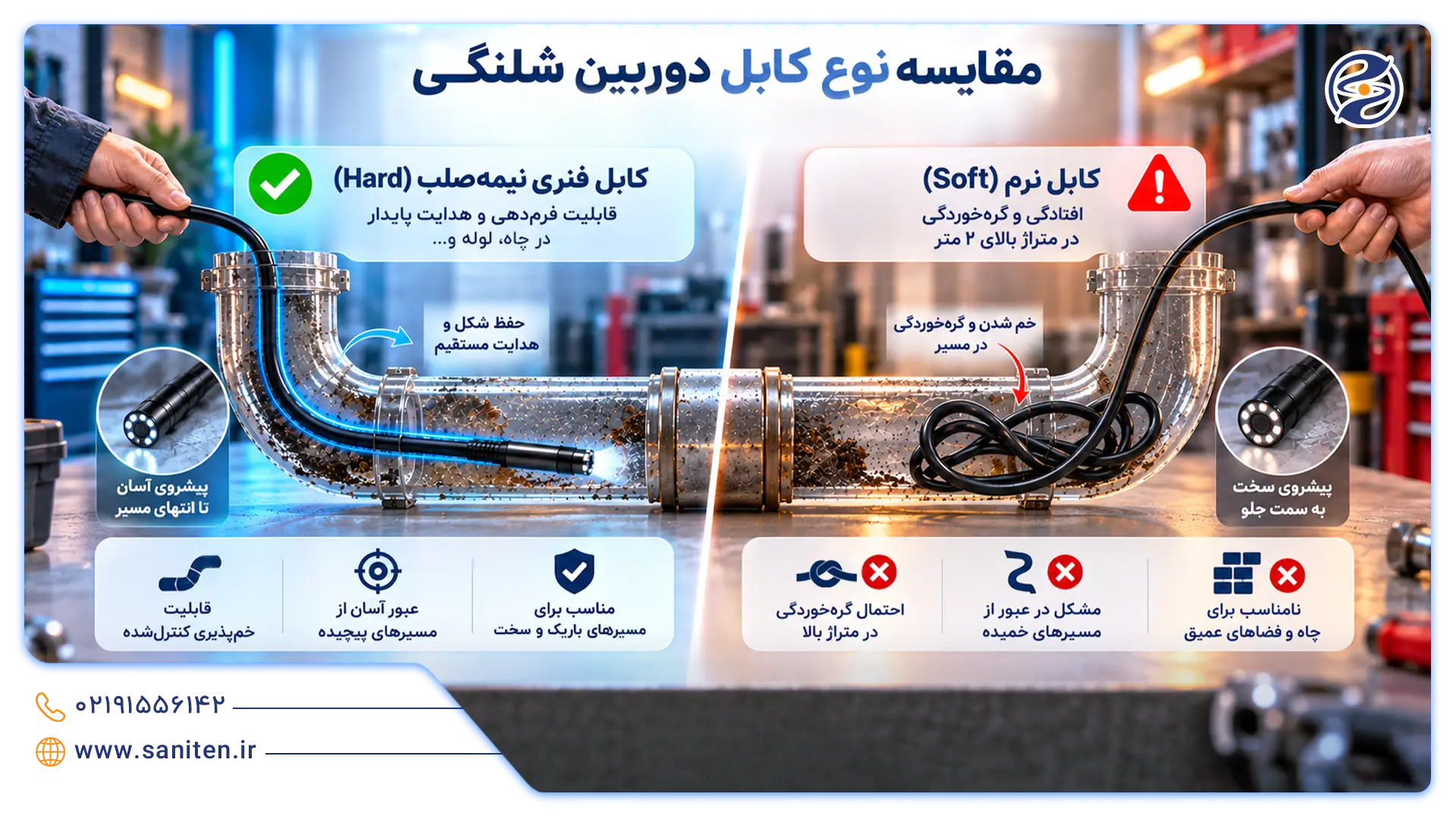

کابل فنری نیمه‌صلب یا کابل نرم؛ کدام انتخاب بهتری است؟

یکی از اشتباهات رایج هنگام خرید دوربین اندوسکوپی فنری این است که انعطاف زیاد کابل را یک مزیت مطلق بدانیم. کابل نرم و کابل فنری نیمه‌صلب برای دو نوع کار متفاوت مناسب‌اند:

کابل نیمه‌صلب شکل خود را بهتر حفظ می‌کند. بنابراین، زمانی که باید پروب را چند متر داخل یک مسیر نسبتا مستقیم هدایت کنید، نیروی دست بهتر به نوک دوربین اندوسکوپی فنری منتقل می‌شود.

در مقابل، کابل نرم برای عبور از مسیرهای پرپیچ‌وخم و فضاهایی که نیاز به خم شدن زیاد وجود دارد، مناسب‌تر است.

برای بررسی فاضلاب و مسیرهای طولانی، کابل نیمه‌صلب انتخاب منطقی‌تری است؛ اما برای بازرسی خودرو، کابل نرم  می‌تواند بر اساس محل ورود پروب انتخاب شود.

فاکتورهای موثر بر قیمت دوبین شلنگی صنعتی

قیمت دوربین آندوسکوپی فقط بر اساس رزولوشن تعیین نمی‌شود. دو دستگاه با ظاهر مشابه ممکن است به دلیل تفاوت سنسور، کابل، نمایشگر و استاندارد حفاظتی اختلاف قیمت زیادی داشته باشند.

مهم‌ترین عوامل مؤثر بر قیمت  عبارت‌اند از:

• طول کابل
• قطر لنز
• کیفیت سنسور
• نوع کابل
• مقاومت محیطی
• اتصالات

نکات مهم قبل از راه‌اندازی و نگهداری جهت افزایش طول عمر دستگاه

عمر دوربین آندوسکوپی صنعتی مانیتوردار و مدل‌های موبایلی تا حد زیادی به نحوه استفاده از پروب بستگی دارد. بیشترین آسیب در اثر کشیدن کابل، خم‌کردن بیش از حد قسمت اتصال دوربین یا تمیز نکردن لنز دوربین بعد از بازرسی ایجاد می‌شود.

نکات مهم قبل از استفاده

• سالم‌بودن کابل، کانکتور و پوشش پروب را بررسی کنید.
• مطمئن شوید درجه حفاظت دستگاه با محیط مورد نظر هماهنگ است.
• قبل از ورود پروب، چراغ LED را روشن و شدت نور را تنظیم کنید.
• در مدل‌های موبایلی، اتصال نرم‌افزار و دستگاه را پیش از شروع بازرسی آزمایش کنید.

نکات مهم بعد از استفاده دستگاه

برای دوربین بازرسی چاه، تمیز کردن پروب بعد از هر بار استفاده اهمیت زیادی دارد؛ زیرا رسوبات و ذرات می‌توانند روی پوشش دوربین یا محل اتصال جمع شوند و کیفیت تصویر را کاهش دهند. همچنین، پس از استفاده دوربین آندوسکوپی ضد آب در فاضلاب یا مایعات دیگر، پروب را تمیز و خشک کنید.

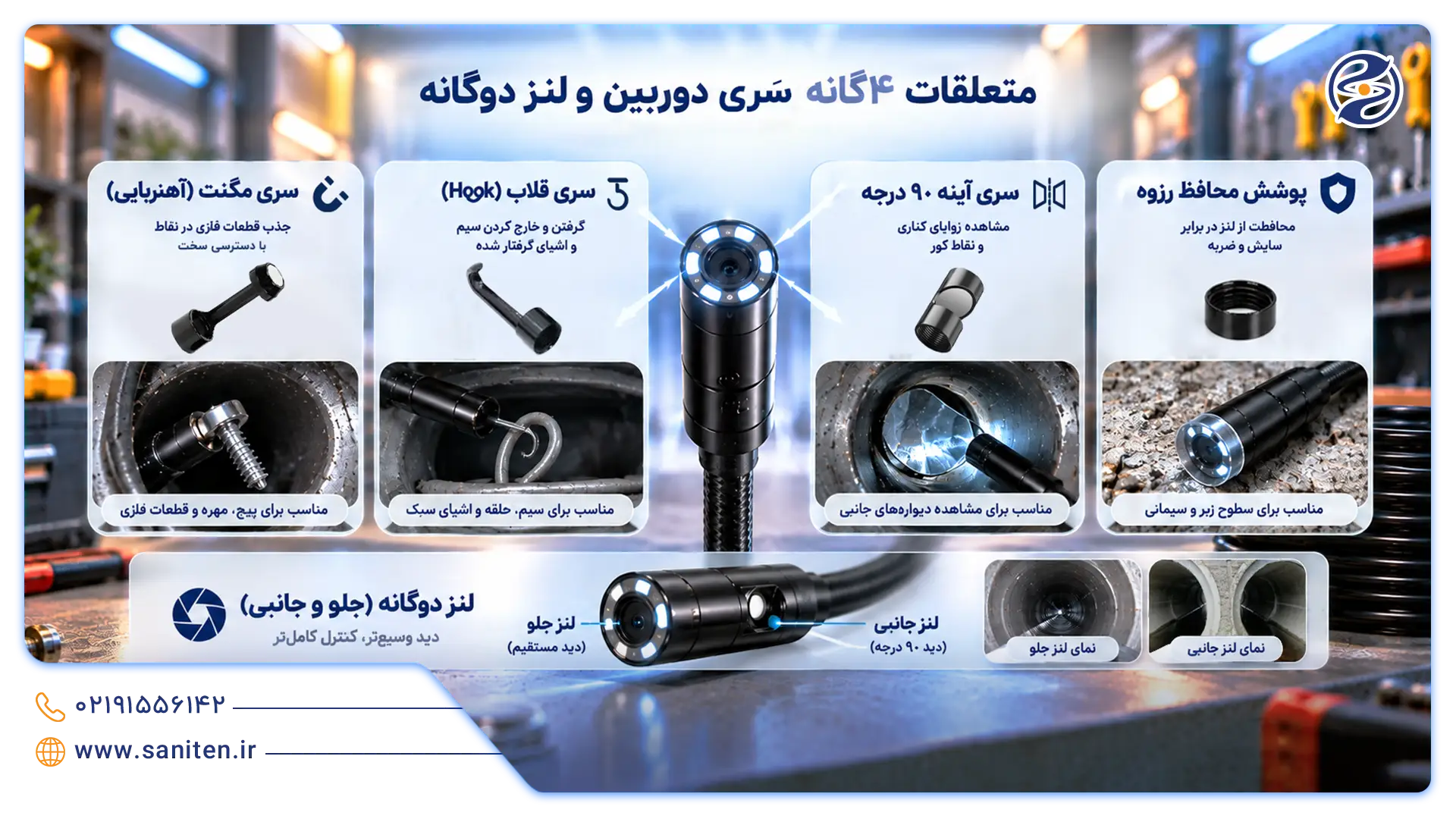

استفاده صحیح از متعلقات دستگاه

بسیاری از مدل‌ها همراه با آینه ۹۰ درجه، قلاب فلزی و آهنربا عرضه می‌شوند که کاربردهای زیر را دارند:

• آینه برای مشاهده زاویه جانبی
• قلاب برای بیرون‌آوردن اجسام
• پروب آهنربایی برای جمع‌کردن قطعات فلزی کوچک

از کشیدن شدید جسم با این متعلقات خودداری کنید؛ زیرا فشار زیاد می‌تواند به اتصال سری یا بخش انتهایی پروب آسیب بزند.

سوالات متداول

1. تفاوت دوربین آندوسکوپی صنعتی با مدل پزشکی در چیست؟
   دوربین‌های صنعتی برای محیط‌های خشن، موتور خودرو، لوله‌ها و چاه طراحی شده‌اند و قطری بزرگ‌تر، عایق‌بندی محکم‌تر و نور LED قوی‌تری دارند؛ این دستگاه‌ها به ‌هیچ‌ وجه استریل و مناسب مصارف داخل بدن انسان یا حیوانات نیستند.
2. آیا دوربین شلنگی صنعتی، ضد آب و ضد روغن است؟
   اکثر مدل‌های استاندارد دارای گواهی IP67 یا IP68 در بخش پروب و لنز هستند که امکان غوطه‌وری در آب یا محیط‌های روغنی را فراهم می‌کند؛ اما بدنه نمایشگر یا کنترلر مرکزی معمولا ضدآب نیست و نباید داخل مایعات فرو برود.

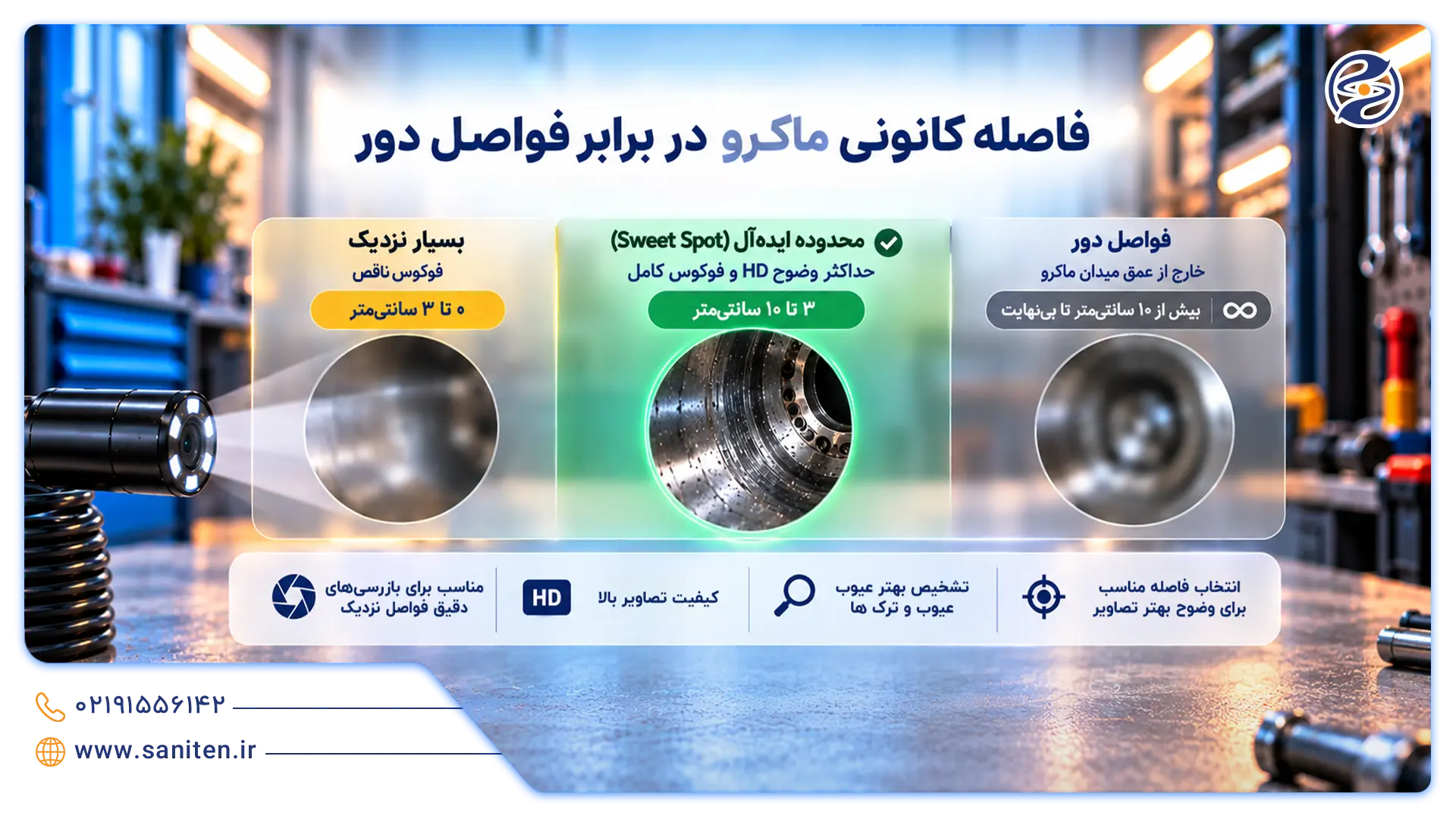

3. دوربین شلنگی تا چه فاصله‌ای تصویر واضح می‌دهد (فاصله کانونی چقدر است)؟
   این دوربین‌ها بر خلاف دوربین‌های معمولی، دارای فاصله کانونی ماکرو (بین ۳ الی ۱۰ سانتی‌متر) هستند تا جزئیات سطوح بسیار نزدیک را واضح نشان دهند؛ اشیای دورتر از ۲۰ سانتی‌متر معمولا تار به نظر می‌رسند.
4. آیا دوربین‌های شلنگی ساده به آیفون (iOS) وصل می‌شوند؟
   مدل‌های سیمی به دلیل محدودیت‌های سیستم‌عامل iOS فقط روی اندروید یا ویندوز کار می‌کنند. برای استفاده روی آیفون باید از مدل‌های دارای ماژول WiFi استفاده کنید.
