راهبند ستونی (بولارد) – راهنمای خرید و مشخصات فنی

راهبند ستونی یا بولارد یکی از تجهیزات موثر برای کنترل تردد خودرو و افزایش امنیت ورودی ساختمان‌ها، مراکز صنعتی، سازمان‌ها و اماکن حساس است. این سیستم با قرارگیری داخل زمین، علاوه بر حفظ ظاهر محوطه، امکان کنترل ورود و خروج را فراهم می‌کند. انتخاب بین مدل‌های هیدرولیک، الکترومکانیک و ضدتروریست به عواملی مانند حجم تردد، سطح تهدید، شرایط نصب و بودجه پروژه بستگی دارد. بنابراین برای خرید راهبند بولارد بهتر است به جای مقایسه قیمت یا قطر ستون، مجموعه‌ای از مشخصات شامل مکانیزم محرک، تعداد سیکل کاری، مقاومت ضربه، عمق نصب، تجهیزات ایمنی و نحوه عملکرد در زمان قطع برق بررسی شود.

راهبند ستونی (بولارد) چیست و چرا در پروژه‌های امنیتی استفاده می‌شود؟

راهبند ستونی یک مانع عمودی جمع‌شونده است که در ورودی محوطه، مقابل ساختمان یا در امتداد مسیر خودرو نصب می‌شود. بخش اصلی سیستم شامل موارد زیر می‌شود:

• ستون فلزی
• محفظه دفنی
• مکانیزم بالابر
• واحد کنترل
• تجهیزات ایمنی

در حالت عادی، ستون داخل محفظه قرار می‌گیرد و مسیر خودرو باز است. پس از دریافت فرمان از ریموت، کنترل کننده تردد، پلاک‌خوان یا سایر تجهیزات، ستون بالا می‌آید و مسیر عبور خودرو را می‌بندد.

تفاوت مهم راهبند استوانه ای با مدل بازویی این است که یک بازوی افقی فضای بالای مسیر را اشغال نمی‌کند. به همین دلیل، راهبند زمینی ستونی برای ورودی‌هایی که طراحی معماری، محدودیت ارتفاع یا ظاهر پروژه اهمیت دارد، گزینه مناسبی است.

از طرف دیگر، مدل‌های مقاوم در برابر برخورد را می‌توان به عنوان Vehicle Security Barrier در طراحی امنیت پیرامون ساختمان‌ها استفاده کرد. طبق استاندارد ISO 22343-1:2023 عملکرد موانع امنیتی خودرو با انجام یک آزمون برخورد کنترل‌شده ارزیابی می‌شود. در این آزمون، مانع در برابر برخورد یک خودروی آزمایشی مشخص قرار می‌گیرد و میزان نفوذ خودرو پس از برخورد برای تعیین سطح عملکرد مانع بررسی می‌گردد.

انواع راهبند ستونی بر اساس مکانیزم عملکرد

راهبند های ستونی از نظر مکانیزم محرک به چند گروه اصلی تقسیم می‌شوند که مهم‌ترین آن‌ها مدل‌های هیدرولیک، الکترومکانیک و دستی یا نیمه‌اتوماتیک هستند:

راهبند ستونی هیدرولیک (Hydraulic Bollard)

در مدل‌های هیدرولیکی، حرکت ستون به وسیله سیلندر و مدار روغن هیدرولیک انجام می‌شود. بسته به طراحی، پمپ و واحد هیدرولیک می‌تواند به صورت داخلی یا در قالب یک Power Unit جداگانه اجرا شود.

مزیت اصلی راهبند ستونی هیدرولیک توانایی کار در پروژه‌هایی است که تردد مداوم و شرایط کاری سنگین دارند. در پروژه‌های حساس، هیدرولیک به دلیل قابلیت طراحی برای کارکردهای سنگین انتخاب می‌شود؛ با این حال، نگهداری آن نیز تخصصی‌تر است و باید به موارد زیر دقت کرد:

• کیفیت روغن
• آب‌بندی
• اتصالات
• وضعیت یونیت هیدرولیک

در بولاردهای هیدرولیک، یونیت محرک می‌تواند به صورت داخلی یا اکسترنال طراحی شود. در سیستم‌های داخلی اجزای محرک در مجموعه بولارد یا محفظه نزدیک آن قرار می‌گیرند، در حالی که در سیستم اکسترنال یونیت پمپ در محل جداگانه نصب می‌شود. انتخاب میان این دو ساختار به عوامل زیر بستگی دارد و نمی‌توان یکی را برای تمام پروژه‌ها برتر دانست:

• تعداد بولاردها
• فضای در دسترس
• شرایط سرویس
• طراحی پروژه

راهبند ستونی الکترومکانیک (Electromechanical)

در مدل‌های الکترومکانیکی، موتور و گیربکس نیروی مورد نیاز برای بالا و پایین رفتن ستون را تامین می‌کنند. این ساختار معمولا از نظر طراحی و نگهداری ساده‌تر از سیستم هیدرولیکی بوده و برای پروژه‌هایی که تعداد سیکل روزانه آن‌ها متوسط است، می‌تواند گزینه اقتصادی باشد.

در راهبند ستونی برقی باید مشخصات زیر بررسی شود:

• توان موتور
• ولتاژ
• سرعت باز و بسته شدن
• تعداد سیکل در ساعت یا روز
• کلاس حفاظتی
• شرایط کاری موتور

نکته مهم این است که راهبند ستونی برقی برای هر حجم ترددی مناسب نیست. اگر یک ورودی در طول روز صدها بار باز و بسته می‌شود، انتخاب باید بر اساس چرخه کاری واقعی سازنده انجام شود، نه فقط قدرت اسمی موتور.

راهبند بولارد نیمه‌اتوماتیک و دستی (Semi-Automatic & Fixed)

همه پروژه‌ها به سیستم موتور‌دار نیاز ندارند. بولاردهای دستی یا نیمه‌اتوماتیک می‌توانند در ورودی‌هایی استفاده شوند که تردد محدود است یا استفاده از برق برای هر ستون توجیه اقتصادی ندارد.

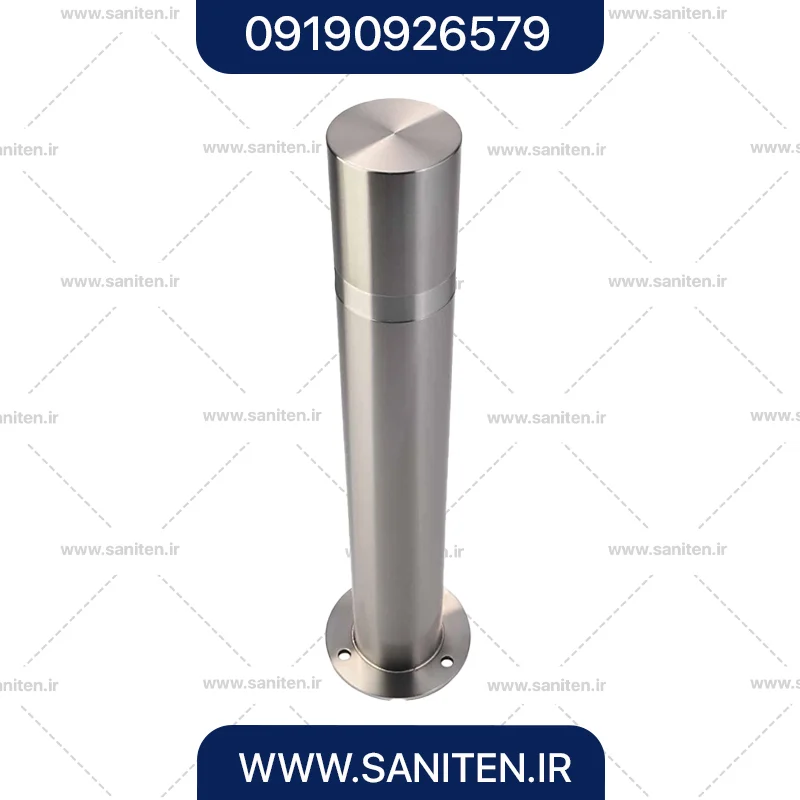

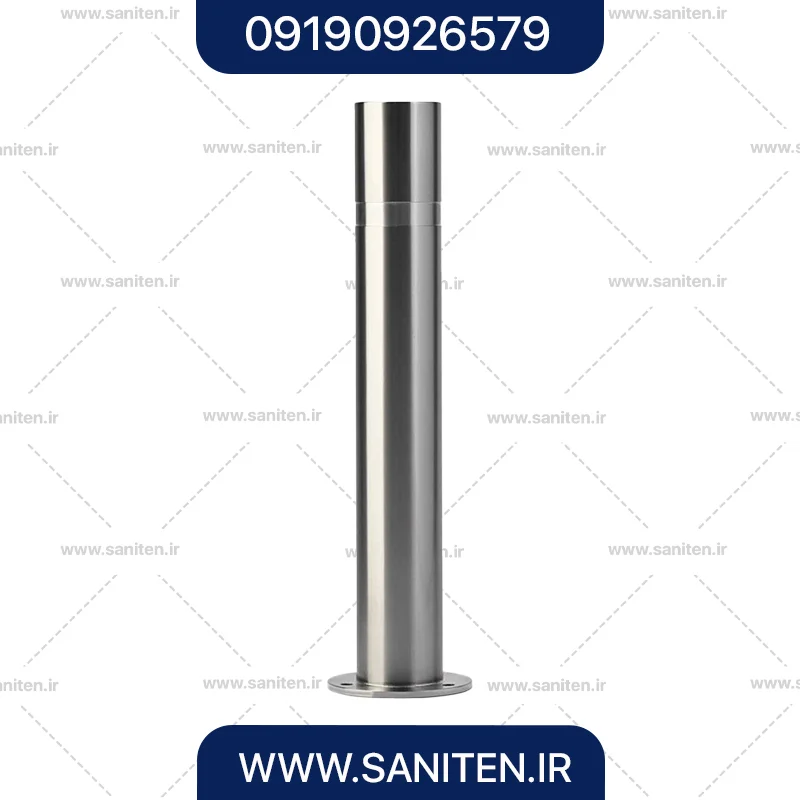

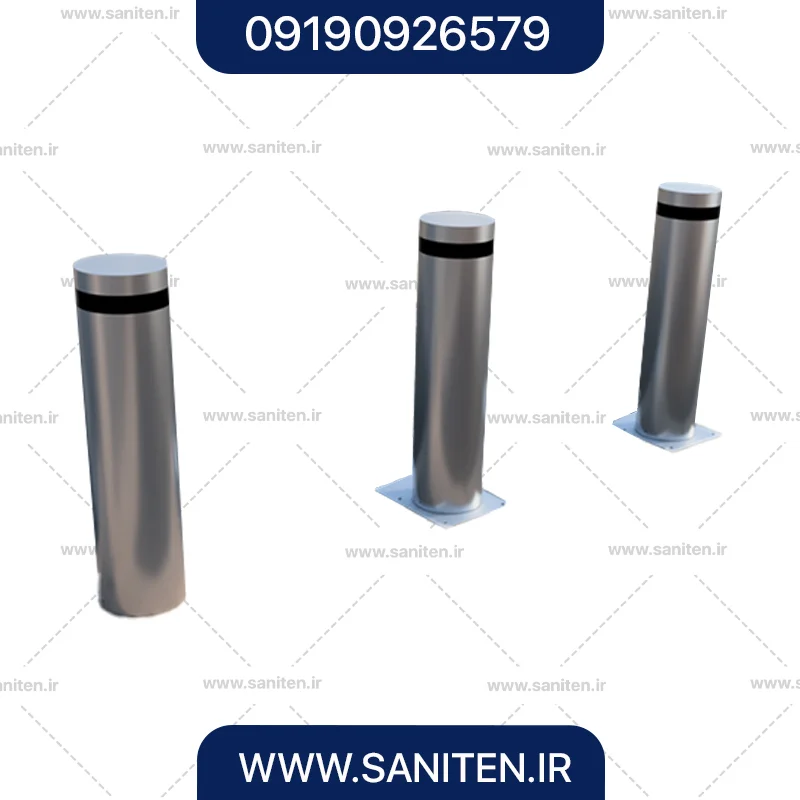

در بعضی مدل‌ها از فنر گازی یا مکانیزم کمکی برای کاهش نیروی مورد نیاز اپراتور استفاده می‌شود. نوع دیگری راهبند استوانه ای ثابت است که برای جلوگیری دائمی از ورود خودرو نصب می‌شود و قابلیت جمع‌شدن ندارد.

برای محوطه‌های امنیتی، راهبند بولارد ثابت می‌تواند در کنار مدل اتوماتیک نصب شود تا تعداد تجهیزات متحرک کاهش پیدا کند؛ البته ترکیب این دو باید در نقشه معماری و الگوی تردد پیش‌بینی شود.

برای اینکه بتوانید تفاوت بین انواع راهبند های ستونی را بهتر درک کرده و انتخاب مناسبی برای پروژه خود داشته باشید، به جدول زیر توجه کنید:

نوع پروژه	سطح تهدید	حجم تردد	پیشنهاد فنی
مجتمع مسکونی	پایین تا متوسط	متوسط	بولارد الکترومکانیک
پارکینگ طبقاتی و مجتمع تجاری	متوسط	بالا	بولارد الکترومکانیک با چرخه کاری  بالا
ساختمان دولتی و سفارت	بالا	متوسط	بولارد اتوماتیک هیدرولیک
پتروشیمی و زیرساخت حساس	بالا	بالا	بولارد هیدرولیک با کنترل تردد و تجهیزات ایمنی
مرکز نظامی و زیرساخت حیاتی	بسیار بالا	متغیر	بولارد هیدرولیک + راهبند ضرتروریست

مقایسه فنی و استانداردهای مقاومت ضربه و تست تصادف (Crash Ratings)

در پروژه‌هایی که امنیت در برابر ورود اجباری خودرو اهمیت دارد، تنها استفاده از راهبند بولارد کافی نیست و باید مقاومت آن در برابر برخورد خودرو نیز بررسی شود. بولاردهای امنیتی بر اساس نتایج تست‌های برخورد رتبه‌بندی می‌شوند.

استانداردهایی مانند ASTM F2656، PAS 68 و IWA 14 برای ارزیابی عملکرد موانع امنیتی خودرو مورد استفاده قرار می‌گیرند:

استانداردهای جهانی برخورد: تفاوت رتبه‌های K4، K8 و K12 (ASTM / PAS 68 / IWA 14)

رتبه‌های K4، K8 و K12 در گزارش‌های قدیمی‌تر برای بیان سطح مقاومت یک مانع در برابر برخورد خودرو استفاده می‌شدند. این رتبه‌ها به سرعت برخورد در شرایط آزمون مرتبط هستند و نباید آن‌ها را صرفا به عنوان قدرت بدنه بولارد در نظر گرفت.

طبق استاندارد ASTM F2656، آزمون موانع امنیتی برای تعیین میزان نفوذ خودرو پس از برخورد انجام می‌شود. در این آزمون طبقه‌بندی‌هایی مانند M30، M40 و M50 با سرعت 30، 40 و 50 مایل بر ساعت وجود دارد. در کنار سرعت، وزن خودروی آزمایش و میزان نفوذ آن نیز مهم است. به همین دلیل، هنگام خرید راهبند استوانه ای بهتر است به جای توجه به یک عنوان مانند K12، گزارش کامل تست و شرایط اجرای آن بررسی شود.

رتبه متداول	سرعت تقریبی آزمون	نکته مهم در ارزیابی
K4 / M30	30 mph	سطح پایین‌تر مقاومت در برابر برخورد
K8 / M40	40 mph	مقاومت بالاتر برای پروژه‌های با تهدید بیشتر
K12 / M50	50 mph	سطح بالای مقاومت در آزمون برخورد
ASTM F2656	وابسته به کلاس آزمون	سرعت، وزن خودرو و میزان نفوذ باید هم‌زمان بررسی شوند

نکته مهم این است که K12، M50، PAS 68 و IWA 14 را نباید بدون بررسی نسخه استاندارد و روش آزمون، معادل کامل یکدیگر دانست. PAS 68 و IWA 14 هنوز در بسیاری از کاتالوگ‌ها و پروژه‌های قدیمی دیده می‌شوند، اما هنگام بررسی یک محصول جدید باید نسخه استاندارد و وضعیت اعتبار گزارش تست مشخص گردد. برای پروژه‌های جدید، استانداردهای خانواده ISO 22343 نیز باید در کنار اسناد فنی محصول بررسی شوند.

محاسبه مقاومت ضربه بر حسب ژول (Impact Resistance & Breakout Resistance)

انرژی برخورد خودرو را می‌توان با رابطه انرژی جنبشی محاسبه کرد:

E = ½mv²

در این فرمول، جرم خودرو با m و سرعت آن با v نشان داده می‌شود. افزایش سرعت اهمیت زیادی دارد، زیرا انرژی جنبشی با مربع سرعت افزایش پیدا می‌کند. به همین دلیل، خودرویی با جرم یکسان در سرعت بالاتر، انرژی بسیار بیشتری به مانع وارد می‌کند.

برای مثال، یک خودروی ۷۵۰۰ کیلوگرمی در سرعت ۸۰ کیلومتر بر ساعت حدود ۱.۸۵ مگاژول انرژی جنبشی دارد. البته این عدد به تنهایی مقاومت یک بولارد را مشخص نمی‌کند؛ زیرا در تست واقعی، شکل خودرو، زاویه برخورد، نحوه انتقال نیرو به فونداسیون و میزان نفوذ خودرو نیز موثر هستند.

مقاومت ضربه نیز به توانایی سیستم در حفظ عملکرد و جلوگیری از جابه‌جایی یا بیرون‌کشیده‌شدن مانع در اثر نیروهای وارده مربوط می‌شود. بنابراین در یک سیستم امنیتی، کیفیت فونداسیون و اتصال سازه‌ای به اندازه خود ستون اهمیت دارد.

مشخصات فنی و متریال ساخت راهبندهای بولارد استاندارد

مشخصات فنی راهبند های ستونی بسته به مدل، کاربرد و سطح امنیت متفاوت است. قطر ستون، ارتفاع خروج از زمین، ضخامت جداره، نوع محرک، سرعت عملکرد و تعداد سیکل کاری از مهم‌ترین مواردی هستند که باید در اطلاعات محصول بررسی شوند.

در بازار، ستون‌هایی با قطر حدود ۲۲۰ تا ۲۷۵ میلی‌متر و ارتفاع خروجی حدود ۶۰۰ تا ۱۰۰۰ میلی‌متر دیده می‌شوند، اما این اعداد را نباید به عنوان استاندارد ثابت تمام بولاردها در نظر گرفت. مدل‌های امنیتی ممکن است ابعاد و ساختار متفاوتی داشته باشند.

برای انتخاب راهبند ستونی برقی یا هیدرولیک، موارد زیر باید بررسی شود:

• قطر و ضخامت ستون
• ارتفاع ستون در حالت باز
• جنس فولاد یا استیل
• نوع پوشش ضدخوردگی
• نوع موتور، گیربکس یا یونیت هیدرولیک
• سرعت بالا و پایین رفتن
• تعداد سیکل کاری مجاز
• دمای کاری
• درجه حفاظت IP
• نوع سنسورهای ایمنی
• روش خلاص‌کن دستی
• ابعاد محفظه دفنی
• الزامات فونداسیون و زهکشی

در محیط‌های مرطوب یا خورنده، استفاده از استیل‌هایی مانند SUS304 یا SUS316 می‌تواند مطرح باشد، اما انتخاب نهایی باید با توجه به شرایط محیطی انجام شود. همچنین، IP67 یا IP68 نشان‌دهنده سطح حفاظت محفظه در برابر نفوذ گردوغبار و آب است و نباید آن را با مقاومت در برابر ضربه اشتباه گرفت.

الزامات حیاتی در نصب، گودبرداری و نگهداری راهبند دفنی

بخش قابل‌توجهی از عملکرد راهبند زمینی ستونی به نحوه اجرای زیرسازی وابسته است. بولارد داخل یک محفظه دفنی نصب می‌شود و بنابراین پیش از خرید باید موارد زیر مشخص شود:

• نقشه نصب سازنده
• عمق و ابعاد چاهک
• فضای مورد نیاز برای حفاری
• فونداسیون
• کابل‌کشی
• تخلیه آب

تغییر خودسرانه ابعاد فونداسیون یا حذف اجزای پیش‌بینی‌شده در نقشه می‌تواند عملکرد سیستم را تحت تاثیر قرار دهد.

در زمان اجرای پروژه باید مسیر تاسیسات زیرزمینی، جنس خاک، سطح آب زیرزمینی، شیب محوطه و مسیر تخلیه آب بررسی شود. پس از نصب نیز بازدید دوره‌ای از ستون، سنسورها، اتصالات و موتور یا سیستم هیدرولیک ضروری است.

اهمیت سیستم زهکشی (Drainage) و چاهک تخلیه آب باران

در یک راهبند ستونی هیدرولیک یا الکترومکانیک، قرار گرفتن محفظه در زیر سطح زمین باعث می‌شود مدیریت آب یکی از مهم‌ترین بخش‌های نصب باشد. ورود آب باران به چاهک و باقی ماندن آن در اطراف تجهیزات می‌تواند باعث خوردگی، خرابی اتصالات و آسیب به قطعات الکتریکی یا مکانیکی شود. بنابراین باید مسیر ورود و خروج آب، آب‌بندی محفظه و ظرفیت تخلیه متناسب با شرایط محل بررسی گردد.

سیستم ایمنی، خلاص‌کن دستی و اتصال به UPS در زمان قطعی برق

در زمان قطع برق، نحوه عملکرد راهبند ستونی برقی باید از قبل مشخص باشد. بعضی مدل‌ها دارای سیستم دستی هستند تا اپراتور بتواند در شرایط اضطراری ستون را به صورت دستی آزاد یا جابه‌جا کند. در مدل‌های هیدرولیکی ممکن است از پمپ دستی (Manual Pump) یا مکانیزم مخصوص خلاص‌کردن استفاده شود. استفاده از UPS نیز می‌تواند برای حفظ عملکرد سیستم کنترل یا اجرای سناریوی مشخص در زمان قطع برق در نظر گرفته شود.

از طرف دیگر، ارتباط بولارد با سیستم اعلام حریق باید بر اساس سناریوی ایمنی ساختمان طراحی شود. در واقع، باید مشخص شود که هنگام فعال‌شدن Fire Alarm، ستون‌ها باید پایین بروند، در وضعیت فعلی باقی بمانند یا فرمان دیگری دریافت کنند. این تصمیم باید با الزامات امنیتی و مسیرهای خروج اضطراری پروژه هماهنگ باشد.

یکپارچه‌سازی با سیستم‌های کنترل تردد هوشمند (Access Control Integration)

امروزه راهبند بولارد می‌تواند بخشی از یک سیستم جامع کنترل تردد باشد و فرمان باز و بسته‌شدن آن از طریق تجهیزات مختلف صادر شود. این قابلیت برای ساختمان‌های اداری، مجتمع‌های مسکونی، مراکز صنعتی و سایت‌های امنیتی اهمیت زیادی دارد.

از تجهیزات قابل اتصال می‌توان به موارد زیر اشاره کرد:

• ریموت کنترل
• RFID Reader
• کارت‌خوان
• پلاک‌خوان
• Loop Detector
• سیستم مدیریت پارکینگ
• کنترل تردد سازمانی
• پنل‌های Access Control

در ورودی‌های پرتردد، استفاده از Loop Detector می‌تواند به تشخیص حضور خودرو کمک کند. همچنین، می‌توان منطق کنترلی را طوری طراحی کرد تا زمانی که خودرو در محدوده خطر قرار دارد، فرمان پایین آمدن بولارد اجرا نشود.

در زمان انتخاب راهبند ستونی برقی باید نوع ورودی و خروجی کنترلر و امکان ارتباط آن با سیستم کنترل تردد موجود پروژه نیز بررسی شود. این موضوع از ابتدا باید در طراحی لحاظ گردد تا بعدا نیازی به تغییر کنترلر یا تجهیزات جانبی نباشد.

عوامل موثر بر قیمت راهبند ستونی و راهنمای استعلام پیش‌فاکتور

قیمت راهبند ستونی به یک عامل مشخص وابسته نیست. عوامل متعددی روی قیمت راهبند ستونی تاثیر می‌گذارند که مهم‌ترین آن‌ها عبارت‌اند از:

• هیدرولیک یا الکترومکانیک بودن سیستم
• قطر و ارتفاع ستون
• ضخامت بدنه
• جنس و پوشش سطحی
• Crash Rating
• سرعت عملکرد
• تعداد سیکل کاری
• برند و کشور سازنده
• نوع کنترلر
• سنسورهای ایمنی
• سیستم UPS
• تجهیزات Access Control
• هزینه حفاری و فونداسیون
• سیستم Drainage
• کابل‌کشی و برق‌رسانی
• نصب و راه‌اندازی
• گارانتی و خدمات پس از فروش

بنابراین برای دریافت قیمت راهبند ستونی بهتر است درخواست پیش ‌فاکتور همراه با اطلاعات پروژه ارسال شود. تعداد ستون، عرض مسیر، ارتفاع مورد نیاز، حجم تردد، سطح امنیت، نوع محرک و شرایط نصب، حداقل اطلاعات مورد نیاز برای یک برآورد دقیق‌تر هستند.

در پروژه‌های امنیتی، علاوه بر قیمت، باید گزارش آزمون برخورد، استاندارد مرجع، شرایط گارانتی، زمان تحویل و تامین قطعات یدکی نیز در پیش ‌فاکتور یا اسناد فنی مشخص شود.

اگر هدف خرید راهبند زمینی برای یک پروژه خاص باشد، بهتر است پیش از سفارش، نقشه نصب، ابعاد چاهک، وضعیت زهکشی و نیازهای برق و کنترل تردد نیز توسط تیم فنی بررسی شود. این کار از هزینه‌های اصلاح حفاری و زیرسازی پس از خرید جلوگیری می‌کند.

چک‌لیست پیش از خرید راهبند بولارد (ویژه کارفرمایان و پیمانکاران)

قبل از تایید سفارش، این سوال‌ها را از تامین‌کننده بپرسید:

• مدل دقیق و دیتاشیت فنی محصول چیست؟
• مکانیزم سیستم هیدرولیک است یا الکترومکانیک؟
• حداکثر سیکل کاری واقعی چقدر است؟
• قطر، ضخامت و ارتفاع ستون چقدر است؟
• درجه حفاظت IP چند است؟
• آیا محصول Crash-Rated است یا فقط یک بولارد ترافیکی معمولی؟
• استاندارد و نسخه استاندارد آزمون چیست؟
• خودروی تست چه وزن و سرعتی داشته است؟
• گزارش رسمی Crash Test قابل ارائه است؟
• فونداسیون موردنیاز چه ابعادی دارد؟
• سیستم زهکشی چگونه باید اجرا شود؟
• در زمان قطع برق ستون چگونه حرکت می‌کند؟
• Manual Override یا پمپ دستی وجود دارد؟
• امکان اتصال به Fire Alarm و Access Control وجود دارد؟
• سنسورهای ایمنی چه تجهیزاتی هستند؟
• قطعات یدکی و خدمات پس از فروش چگونه تامین می‌شوند؟
• مدت گارانتی و شرایط ابطال آن چیست؟
• زمان تحویل و اجرای پروژه چقدر است؟
• قیمت شامل حفاری، فونداسیون، کابل‌کشی و نصب هست یا خیر؟

سخن پایانی

انتخاب راهبند ستونی نباید فقط بر اساس قیمت یا ظاهر محصول انجام شود. نوع مکانیزم، حجم تردد، سطح امنیت، استاندارد Crash Test، شرایط چاهک دفنی و سیستم زهکشی از مهم‌ترین عوامل انتخاب هستند. برای پروژه‌های حساس نیز بررسی گزارش تست، مشخصات فنی و خدمات پس از فروش ضروری است. برای تعیین مدل مناسب و دریافت قیمت راهبند ستونی، مشخصات محل نصب و نیازهای پروژه را در اختیار تامین‌کننده قرار دهید تا پیش ‌فاکتور دقیق ارائه شود.

سوالات متداول

1. در صورت قطع برق، عملکرد راهبند ستونی بولارد چگونه خواهد بود؟
این سیستم‌ها دارای شیر تخلیه یا خلاص‌کن دستی اضطراری هستند که با چرخاندن آچار مخصوص، ستون آزاد شده و به آرامی پایین می‌رود. همچنین، امکان اتصال سیستم به باتری پشتیبان (UPS) صنعتی برای باز و بسته شدن اتوماتیک وجود دارد.

2. تفاوت اصلی راهبند بولارد هیدرولیک با الکترومکانیک در چیست؟
مدل‌های هیدرولیکی دارای قدرت بسیار بالاتر، مقاومت مکانیکی بیشتر و سیکل تردد نامحدود (ترافیک سنگین) هستند و استهلاک بسیار کمتری دارند، در حالی که مدل‌های الکترومکانیک برای پروژه‌های با تردد متوسط و بودجه محدودتر مناسب‌اند.

3. آیا نفوذ آب باران باعث خرابی موتور بولارد دفنی می‌شود؟
در صورت اجرای مهندسی چاهک و زهکشی اصولی (Drainage)، آب باران فورا دفع می‌شود. همچنین، سیلندرهای دارای گواهی IP67/IP68 مقاومت بالایی در برابر رطوبت دارند؛ اما ایجاد چاهک تخلیه زیر محفظه دفنی الزامی است.

4. سرعت بالا و پایین رفتن بولارد ستونی چقدر است؟
زمان باز یا بسته شدن استاندارد بین ۳ تا ۶ ثانیه است، اما در مدل‌های ضدتروریست امنیتی مجهز به سیستم EFO (عملکرد اضطراری)، ستون می‌تواند در کمتر از ۱.۵ ثانیه کاملا بالا بیاید.

5. کدام نوع بولارد برای مجتمع‌های مسکونی و تجاری مناسب‌تر است؟
برای اماکن غیرنظامی، بولاردهای هیدرولیک یا الکترومکانیک با قطر ۲۰۰ الی ۲۷۵ میلی‌متر و ارتفاع ۶۰۰ میلی‌متر بدون نیاز به شاسی ضدتروریست سنگین، بهترین تعادل را میان زیبایی، امنیت و هزینه برقرار می‌کنند.
